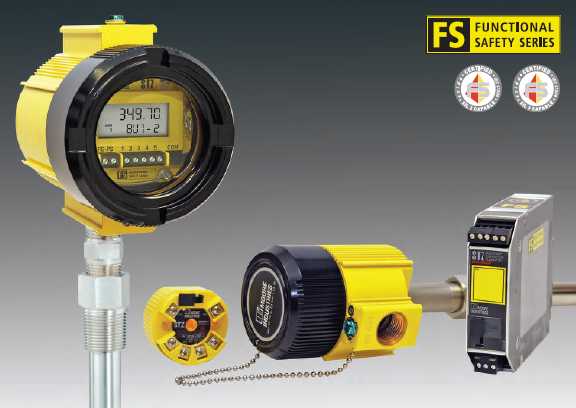

Signal Converters

모델명

입력

출력

전원

비 고

TDZ/THZ³
사양서(PDF)

RTD, T/C, mV, ohm

4-20mA
HART

Loop Power
(12~30Vdc)

Dual Sensor Inputs,  Smart HART Temperature Transmitter

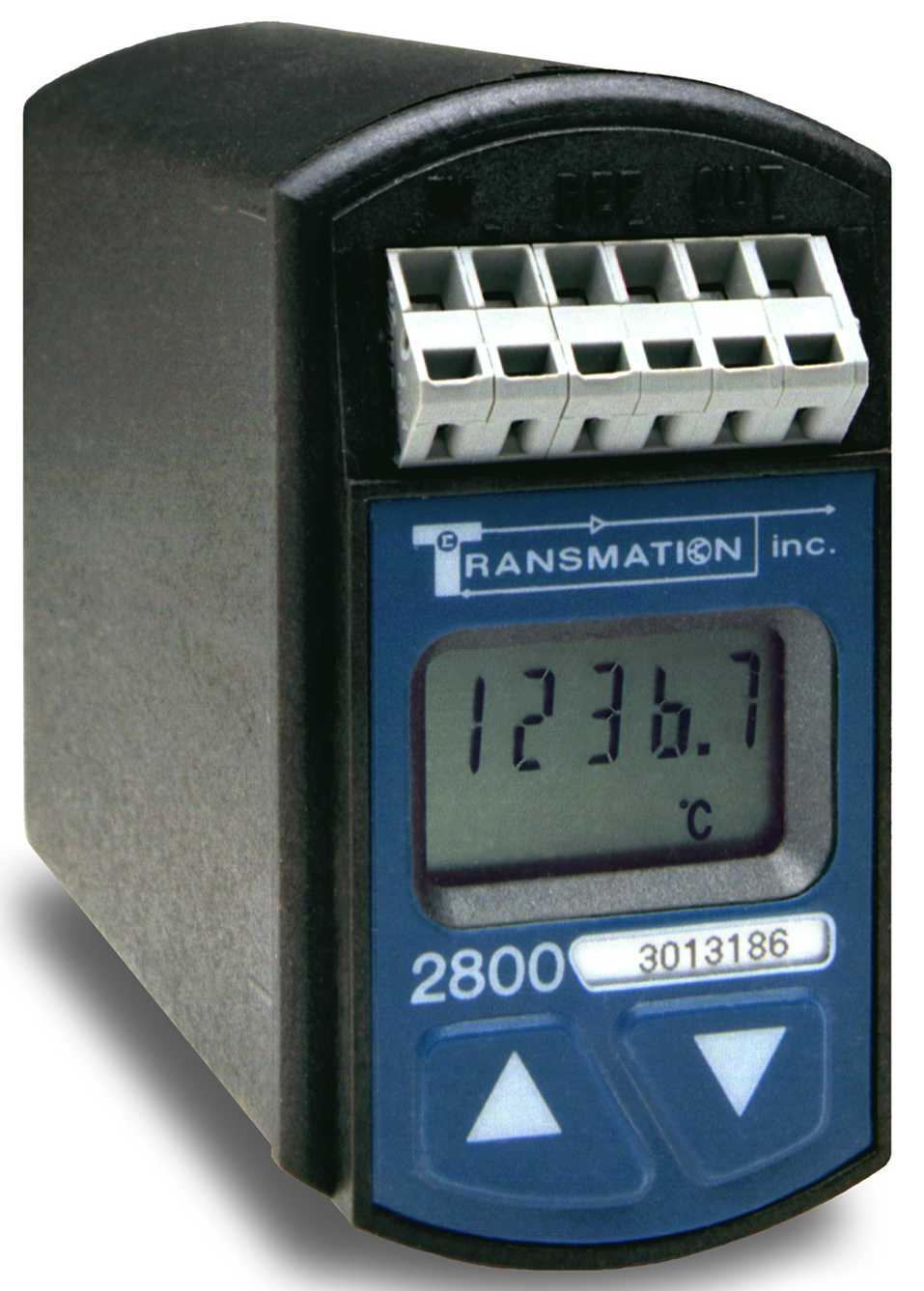

2800T
사양서(PDF)

T/C, RTD
mV, Ohm

Brochure

4-20mA
HART

Loop Power
(13~45Vdc)

범용 온도 전송기로서 Built-in button configuration

TDY
사양서(PDF)

RTD, T/C, mV, ohm

4-20mA or HART(TDZ)

Loop Power
(13~45Vdc)

범용 온도 전송기로서 PC로 Configuration하거나, HART 터미널로 Configuration

TRY
사양서(PDF)
THZ (HART) 사양서(PDF)

RTD, T/C, mV, ohm

4-20mA

Loop Power
(10~42Vdc)

범용 온도 전송기로서 PC로 Configuration
센서헤드설치형
DIN Rail Mount형

TRZ
사양서(PDF)

RTD, T/C, mV, ohm

4-20mA HART

Loop Power
(12~28Vdc)

범용 온도 전송기로서 PC로 Configuration하거나, HART 터미널로 Configuration
센서헤드설치형

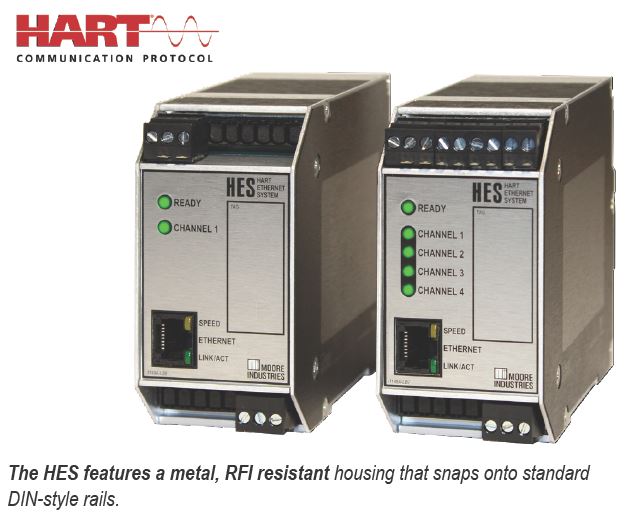

HES
사양서(PDF)

HART
1ch model
4ch model

MODBUS/TCP
HART-IP

9-30 Vdc

IIoT (Industrial Internet of Things) 및 Factory 4.0 대응, HART signal Converter

Configuration Demo

HIM
사양서(PDF)
HART Monitoring Devices

HART

4-20mA
0-20mA
Modbus

24VDC

전송선에 병열연결 HART variable 이용 알람(2ea) 및 AO(3ea)기능

P/I, I/P Converter

모델명

입력

출력

Supply

비 고

IPX2 / IPH2
사양서(PDF)

 4-20mA,
4-12mA,
12-20mA

0.2-1 Kg/Cm²
0-20, 1-17, 3-15, 3-16.6, 3-18, 3-27, 6-30 Psi
(reverse output : IPH2 only)

 20/35Psi

전기신호를 공기신호로 변환하여주는 I/P 변환기

PIH
사양서(PDF)

 0.2-1 Kg/Cm²
0-15, 3-15, 0-30, 3-27, 6-30 Psi
20-100, 20-186kPa

4-20mA

공기신호를 전기신호로변환하여주는 P/I 변환기

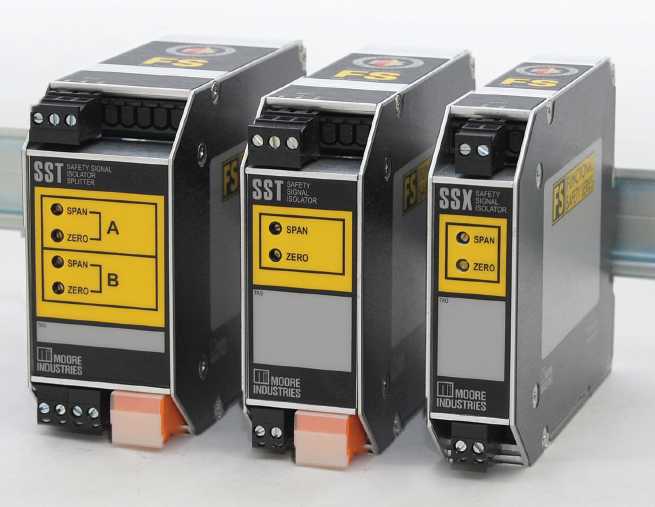

Isolators

모델명

입력

출력

전원

비 고

MIX & MIT
사양서(PDF)

4-20mA,
0-5Vdc
1-5Vdc,
0-10Vdc

4-20mA

20-375Vdc
90-264Vac
Loop Power

초박형 (25.4mm)에 최대 4 채널수용
Isolator로, 4Wire, 2Wire  및 Splitter

ECT
사양서(PDF)

4-20mA,
10-50mA,
1-5VDC,
0-10VDC

4-20mA
10-50mA(4W)
1-5V(4W)
 0-10V(4W)

12-42VDC
24-42VDC
117VAC
230VAC
Loop Power

4Wire, 2Wire형식 및 Splitter

SCX-102
사양서(PDF)

4-20mA

4-20mA

Loop Power
(Input)

2Wire 아이솔레이터 ( Input Loop Powered)
.
-25 도씨 ~ +85 도씨, 0.1% accuracy,
150millisec response time

SCX-202
사양서(PDF)

4-20 mA
0-20 or ± 20 mA
0-10 or ± 10 mA
0-1 or ± I mAdc
1-5 Vdc
0-5 or ± 5 Vdc
0-10 or ± 10 Vdc

4-20mA

Loop Power
(Output)

2Wire 아이솔레이터 ( Output Loop Powered)

-31 도씨 ~ +85 도씨, 0.1% accuracy,
110millisec response time

Modbus Converter

모델명

입력

출력

전원

비 고

TMZ
사양서(PDF)

0-20mA, 4-20mA, 0-50mA, 0-5Vdc, 1-5Vdc, 0-10Vdc
T/C (JKTERSBNC), RTD,
mV, Ohm

MODBUS, Highspeed RS-485 (max.38.4k)

24 Vdc

1ch input

HIM
사양서(PDF)

HART

4-20mA
0-20mA
MODBUS

24 Vdc

전송선에 병열연결 HART variable 이용 알람(2ea) 및 AO(3ea)기능

HES
사양서(PDF)

HART
1ch model
4ch model

MODBUS/TCP
HART-IP

9-30 Vdc

IIoT (Industrial Internet of Things) 및 Factory 4.0 대응, HART signal Converter

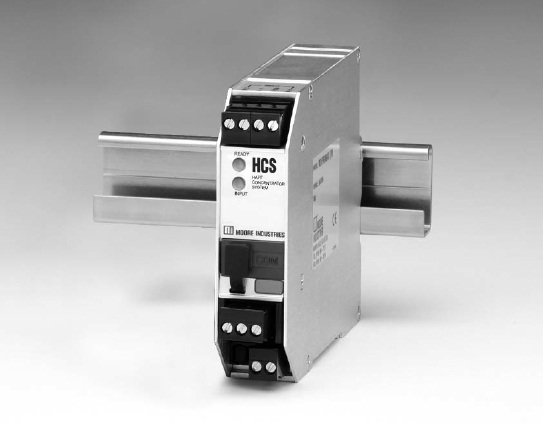

HCS
사양서(PDF)

HART

MODBUS

24 Vdc

TCS MUX
사양서(PDF)

T/C, RTD, mV, ohm

HART
Modbus

TCM :
15 ~30Vdc
HMC :
20~ 30Vdc

Mux Low Level Input
Zone1

Profibus/DP & Foundation Fieldbus Converter & Transmitter

모델명

입력

출력

전원

비 고

TPZ
사양서(PDF)

T/C, mV, RTD, Ohm

PROFIBUS/PA

9-30Vdc

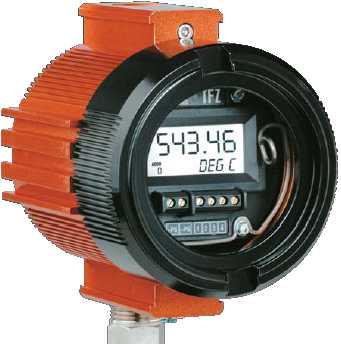

TFZ
사양서(PDF)

T/C, mV, RTD, Ohm

Foundation
Fieldbus

9-30Vdc

Alarm Monitor Switch

모델명

입력

출력(Option)

전원

접점

비 고

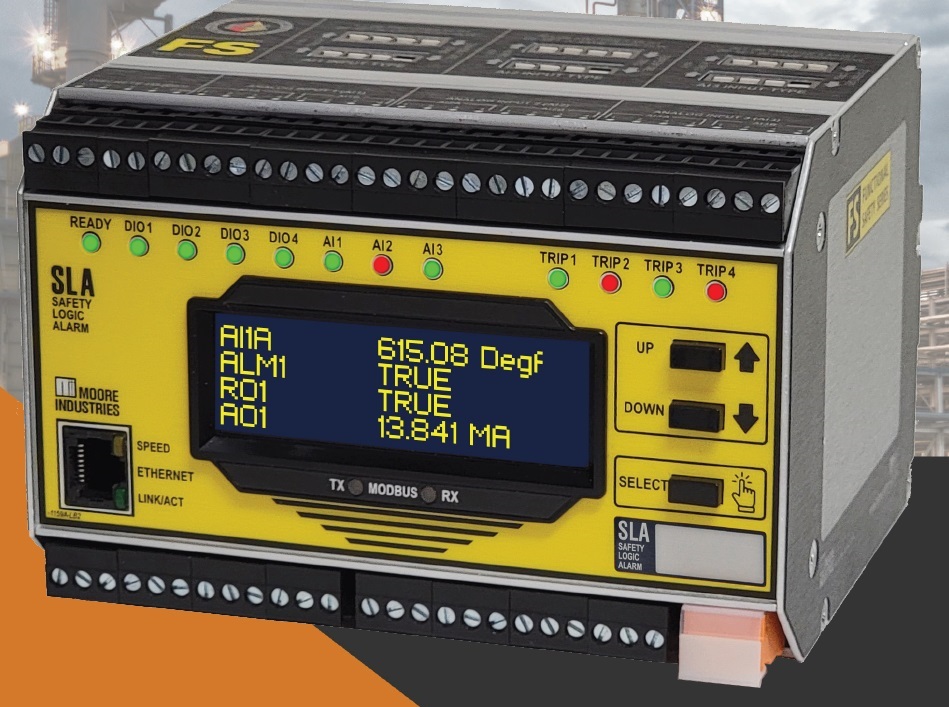

SLA
사양서(PDF)

RTD,Ohm, T/C, mV, mA, Volt

4x Relay Contacts
ModbusTCP
(3x4-20mA , ModbusRTU)

10.5 - 30Vdc

4 x  접점

SIL2/3 certified
Exida

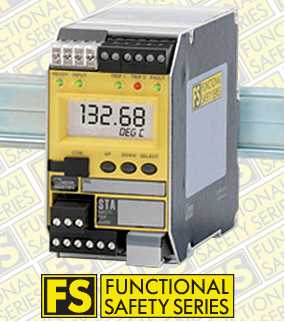

STA
사양서(PDF)

RTD, T/C, mA, Volt

max. 2+1 alarm contacts
(4-20mA)

24Vdc,

90-260Vac

2 + 1
접점

SIL2 Compliant

Universal Inputs

SPA2 IS
사양서(PDF)

RTD, T/C, mA, Volt

max. 4 alarm contacts
(4-20mA)

24Vdc,

90-260Vac

2 or 4
접점

Instrinsic Safety


SPA2
사양서(PDF)

RTD, T/C, mA, Volt

max. 4 alarm contacts
(4-20mA)

24Vdc,
110Vdc

90-260Vac

2 or 4
접점

Universal

HIM
사양서(PDF)
HART Monitoring Devices

HART

4-20mA
0-20mA
Modbus

24Vdc

2접점

전송선에 병열연결 HART variable 이용 알람(2ea) 및 AO(3ea)기능

CPA
사양서(PDF)

RTD, T/C, mA, Volt

0-20mA
0-10V

24Vdc
117Vac
240Vac

1~ 2접점

Universal
Inputs
보급형

P3100
사양서(PDF)

T/C, RTD
mV, V, Ohm
Freq.

4-20mA or
0-10VDC

100-240VAC
24VDC

1~ 2 접점

기존 3000 시리즈
대체 모델

RH, Dew point & Temperature Transmitter

모델명

압력범위

출력

전원

비 고

HTZ
사양서(PDF)

RH,
Dew point
Temp.

2 x 4-20mA

(HART)

Loop Power

HVAC, 공장, 실험실, 제약 및 반도체 공정등의 상대습도 및 온도를 보다 정밀하게 측정하고자 할때
(노점온도는 계산에 의함)

대체가능 모듈

3510A, 3520A, 3530A, 3610A, 3620A, 3630A, 3640A, 3650A, 3660A, 3510DRA, 3520DRA, 3530DRA, 3610DRA, 3620DRA, 3640DRA, 3650DRA, 3660DRA, 3510T, 3530T, 3610T, 3630T, 3650T, 3654T, 3900F, 3909F,

전원

100 ~ 240VAC, 50/60Hz 또는 24VDC±10%, Jumper Selectable

DISPLAY

4-digit, 7-Segment LED Dot Matrix Display Indication : PV, SP Value

입력 종류

T/C : J,K,T,E,R,S,B,N,W      RTD: 2,3 Wire Pt100(DIN & JIS),  Ni120, Cu10
mA : 50mADC     Volt : ±10VDC     mV : ±100mV
Potentiometer : 1000옴 3Wire     Frequency

Cold Junction :

Cold Junction Compensation for T/C

출력 :

Alarm Model : Dual 240VAC / 24VDC            5A SPDT Relays,
                      Latch Mode 출력 가능           1 DPDT Relay 가능
Transmitter : 0-10VDC                        4 ~ 20mADC (600옴)
Analog 출력과함께 Alarm접점을 출력하는 경우는 5A SPST Relays 만 가능

Front Panel ADJ.

SP, Zero, Span, Alarm Latch Reset

정확도 :

±0.1% of SPAN 또는 ±10㎶중 큰수치

재현성 :

±0.1% of SPAN 또는 ±10㎶중 큰수치

Dead Band :

0.5% ~ 50% SPAN

Alarm Indication :

Display Flash

Time Delay :

0.0 ~ 20.0 Sec, S/W Selectable

Burn Out :

S/W Selectable for T/C, RTD

Reverse Output :

S/W Selectable

루프 전원 :

24VDC isolated supply upto 21mA, Jumper Seletable

메모리 :

Flash Memory

Isolation :

1,000VDC input/output/power

주변 온도 :

0 ~ 60도씨

주변온도 영향 :

±0.018% of SPAN 또는 ±1.8㎶/℃

Common Mode :

120 dB

Normal Mode :

60 dB Nominal @ 50/60Hz

입력 분해능

0.001mV, 0.005옴

출력 분해능

0.002mA

입력 임피던스

10 메가 옴

주변 온도

- 40 ~ +85 도 씨

보관 온도

- 50 ~ +85 도 씨

주변온도 영향

RTD : 0.05% SPAN, T/C : 0.25% SPAN

안정도

0.1 % 또는 0.1 도 씨

루프 전원

13 ~ 45 VDC

출력

4 - 20 mA 또는 * HART

출력 범위

3.5 - 28 mA

갱신 주기

최소 초당 2회

Common Mode

100 dB @ 50/60Hz

Normal Mode

40 dB @ 50/60Hz

Isolation : (In/Out)

500 VAC

RFI effect

0.5% SPAN 변화 (470MHz, 5W, 1m 거리사용시)

옵션 악세사리

방폭 하우징 및 설치 악세사리류

HART version은 Factory 문의 요망

입력

T/C : J,K,E,T,R,S,B,N,C
RTD :(2,3,4 Wire):Pt100 (3750,
             3850, 3902, 3911, 3916, 3923,
             3926, 3928), Ni120, Cu10
mV : -50 ~ 1000 mV
옴 : 0 ~ 4,000옴

출력

4 - 20mA

정확도

± 0.03%+input span+input accuracy
Cold Junction :  ±0.45도씨

안정도

T/C 입력: 0.13% Max span (2 Yrs)

Cycle

 초당 8 회 Update

Ripple

≤10 mV peak-to-peak max.

Over Voltage Protection

입력 : 4 V Max.
출력 : 48 V Max.

Performance Load

583 옴 @ 24V typical

주변온도

-40 ~ 85 도씨

RFI / EMI

20V/m @ 20-1000 MHz

CMMR

100dB Min. @ 50/60 Hz

Isolation

500VAC/1000VDC  Case-Input-Output

표시 화면

2x5 Character LCD       Auto decimal points

Certification

CE - EMC Directive 89/336/EEC
EN50081-2, 1993 and EN 50082-2, 1995

무게

178 그램

mV 입력 (Input)

0.5mV ~ 100mV SPAN (Z in greater than10megohms)

출력 (Output)

4-20 mA DC

Output Loop Drive Capability

정확도 (Accuracy)

±0.1%

Independent Linearity

±0.01% max.,±0.006% typical (14bit digital linearity)

Repeatability

±0.005% max., ±0.002% typ.

Output Ripple

10 mV (p-p) maximum

Load Effect

±0.005% zero to full load

Isolation (IN-OUT-Case)

1000 VDC or 600 VAC

주변온도

-31 ~ +85 degC

Power supply

8-42 VDC loop power

Power Supply Effect

±0.005% of span max.

Reponse Time(갱신주기)

110 milliseconds,(10% to 90% step input)

Bandwidth

(-3dB) 3.2 Hz

Housing

PA 6.6 (Polyamid Non- Reinforced)

Dimension (HWD)

79 x 25 x 86 mm

무게

115 그램

Mounting

Standard DIN rail

T/C 입력 (Input)

NIST Types J, K, T, E, N, B, R, S, G, C, D

출력

4-20 mA DC

Output Loop Drive Capability

정확도 (Accuracy)

±0.1% of mV input

Independent Linearity

±0.05% max.,±0.02% typical

Repeatability

±0.01% max., ±0.004% typ.

Output Ripple

10 mV (p-p) maximum

Load Effect

±0.005% zero to full load

Isolation (IN-OUT-Case)

1000 VDC or 600 VAC

주변온도

-31 ~ +85 degC

Temperature Stability

Zero TC: ±0.15µV/ºC
Span TC: ±30 ppm of span max./°C

Power supply

12-42 VDC loop powered

Power Supply Effect

±0.005% of span overoperating range

Common Mode Rejection

100 db @ 60 Hz

Reponse Time(갱신주기)

67 milliseconds,(10% to 90% step input)

Bandwidth

5.24 Hz

Housing

PA 6.6 (Polyamid Non- Reinforced)

Dimension (HWD)

79 x 25 x 86 mm

무게

115 그램

Mounting

Standard DIN rail

T/C 입력 (Input)

NIST Types J, K, T, E, N, B, R, S, G, C, D

출력

4-20 mA DC; 0-20 mA DC;0-1 mA DC;
1-5 VDC; 0-5 VDC; 0-10 VDC

Output Loop Drive Capability

정확도 (Accuracy)

±0.1% of mV input

Independent Linearity

±0.05% max.,±0.02% typical

Repeatability

±0.01% max., ±0.004% typ.

Output Ripple

10 mV (p-p) maximum

Load Effect

±0.005% zero to full load

Isolation (IN-OUT-Case)

1000 VDC or 600 VAC

주변온도

-31 ~ +85 degC

Temperature Stability

Zero TC: ±0.15µV/ºC
Span TC: ±30 ppm of span max./°C

Power supply

15-42 VDC at 33 mA max.

Power Supply Effect

±0.005% of span overoperating range

Common Mode Rejection

100 db @ 60 Hz

Reponse Time(갱신주기)

67 milliseconds,(10% to 90% step input)

Bandwidth

5.24 Hz, up to 130 Hz optional

Housing

PA 6.6 (Polyamid Non- Reinforced)

Dimension (HWD)

79 x 25 x 86 mm

무게

115 그램

Mounting

Standard DIN rail

RTD 입력 (Input)

2, 3 wire types,
1 to 400 ohm Resistance Spans: Standard

출력

4-20 mA DC

Output Loop Drive Capability


              Vmin = 8.0Vdc


정확도 (Accuracy)

±0.1%

Independent Linearity

±0.025% max.,±0.01% typical

Conformance to RTD Curves

0.15% max.

Repeatability

±0.005% max., ±0.002% typ.

Output Ripple

10 mV (p-p) maximum

Load Effect

±0.005% zero to full load

Isolation (IN-OUT-Case)

1000 VDC or 600 VAC

주변온도

-31 ~ +85 degC

Temperature Stability

Zero TC:
Span TC: ±0.008% of span max./°C

Power supply

8-42 VDC standard

Power Supply Effect

±0.005% of span max.

Reponse Time(갱신주기)

110 milliseconds,(10% to 90% step input)

Bandwidth

(-3dB) 3.2 Hz

Housing

PA 6.6 (Polyamid Non- Reinforced)

Dimension (HWD)

79 x 25 x 86 mm

무게

115 그램

Mounting

Standard DIN rail

RTD 입력 (Input)

2, 3, or 4 wire types,
1 to 400 ohm Resistance Spans: Standard

출력

4-20 mA DC; 0-20 mA DC;0-1 mA DC;
1-5 VDC; 0-5 VDC; 0-10 VDC

Output Loop Drive Capability

정확도 (Accuracy)

±0.1%

Independent Linearity

±0.025% max.,±0.01% typical

Conformance to RTD Curves

0.15% max.

Repeatability

±0.005% max., ±0.002% typ.

Output Ripple

10 mV (p-p) maximum

Load Effect

±0.005% zero to full load

Isolation (IN-OUT-Case)

1000 VDC or 600 VAC

주변온도

-31 ~ +85 degC

Temperature Stability

Zero TC:
Span TC: ±0.008% of span max./°C

Power supply

15-42 VDC at 28mA typ.  33 mA max.

Power Supply Effect

±0.005% of span max.

Reponse Time(갱신주기)

110 milliseconds,(10% to 90% step input)

Bandwidth

(-3dB) 3.2 Hz

Housing

PA 6.6 (Polyamid Non- Reinforced)

Dimension (HWD)

79 x 25 x 86 mm

무게

115 그램

Mounting

Standard DIN rail

입력

T/C : J,K,E,T,R,S,B,N,C
RTD :(2,3,4 Wire):Pt100 (3750,
          3850, 3902, 3911, 3916, 3923,
          3926, 3928), Ni & Cu10~1000
mV : -50 ~ 1000 mV
옴 : 0 ~ 4,000옴

출력

4 - 20mA

정확도

± 0.03%+input span+input accuracy
Cold Junction :  ±0.45도씨

안정도

T/C 입력: 0.13% Max span (1 Yr)

Cycle

 초당 8 회 Update

선형도

0.1% SPAN

Ripple

≤10 mV peak-to-peak max.

Over VoltageProtection

입력 : 4 V Max.     출력 : 48 V Max.

Burnout

Up : 24mA      Down : 3.3mA

Output CurrentLimiting

Input Over range : 21.4mA      Broken Wire : 23.6mA

TC input impedance

40M Ohm

RTD Excitation

250㎂, ±10%

Performance Load

500 옴 @ 24V typical

주변온도

-40 ~ 85 도씨

RFI / EMI

20V/m @ 20-1000 MHz (SAMA 33.1)

CMMR

100dB Min. @ 50/60 Hz

Isolation

1500VAC/1000VDC  Case-Input-Output

Certification

CE - EMC Directive 89/336/EEC
EN50081-2, 1993 and EN 50082-2, 1995

무게

HPP :  65그램,   DIN  : 188 그램

입력

T/C : J,K,E,T,R,S,B,N,C,D,L,U
RTD :(2,3,4 Wire):Pt100 ( 3850, 3902, 3916)
         Ni & Cu25~1000
mV : -100 ~ 1100 mV
옴 : 0 ~ 2,200옴

출력

4 - 20mA, HART

정확도

± 01% output accuracy       Cold Junction :  ±0.8도씨

안정도

T/C 입력: 0.05도씨 (1 Yr)

선형도

0.1% SPAN

Ripple

≤0.06V peak-to-peak max.

Max. Input Protection

입력 : 35 V Max.

Burnout

Up : 20mA ~ 23mA       Down : 3.6mA ~ 4mA

Output CurrentLimiting

IUser programmable 20mA ~ 23mA

TC input impedance

40 micro Ohm

RTD Excitation

200㎂, ±10%

Damping

User Selectable 0 ~ 15 sec

주변온도

-40 ~ 85 도씨

RFI / EMI

30V/m @ 20-1000 MHz (SAMA 33.1)

CMMR

110dB Min. @ 50/60 Hz

Isolation

500VAC  Input-Output

Certification

CE - EMC Directive 89/336/EEC
EN50081-2, 1993 and EN 50082-2, 1995

무게

HPP :  51그램,

입력

HART

출력

AO : 4 - 20mA, 0-20mA 또는 MODBUS
2접점 : SPDT 릴레이, 1 form C, 5A @250V non-inductive
1접점 : DPDT 2 form C, 5A @250V

정확도

Field HART 계기 오차에 따름
AO 출력 : ±0.015%Span

Isolation

500Vrms Channel-to-Channel
1000Vrms  Case-Input-Output

표시 화면

2Line LCD, 5 Alphanumeric display
LED Lamp

주변온도

-25~70도씨

크기

65 x 100 x 138mm

무게

567 그램

입력 (Input)

AC Current: Any 0-1 to 0-5 amps AC
AC Voltage: Any 0-0.25 to 0-250 VAC

출력(Output)

4 ~ 20mA DC

Zero Adjustment

±5% nominal of span

Course Span Adjustment

100% of a major range(voltage only)

Fine Span Adjustment

±5% nominal of majorrange (±1 Amp for current input)

Input Frequency Range

25-1,000 Hz

Input Overload Capability

200% continuous

정확도 (Accuracy)

±0.25%

Independent Linearity

±0.15% maximum,±0.06% typical

Repeatability

±0.005% max., ±0.002% typ

Bandwidth

(-3 db): 1 Hz

Power Supply Effect

±0.005% of span, max.

Load Effect

±0.005% zero to full loadOutput Ripple:

Isolation (Input-output-case)

1000 VDC or 600 VAC

Output Ripple

10 mV P/P maximum

주변온도

-31 ~ +85 degC

온도 영향

Zero TC: ±0.01% of span max/°C     Span TC:+0.02% of span max/°C

Reponse Time(갱신주기)

350 milliseconds,(10% to 90% step response)

Housing

PA 6.6 (Polyamid Non- Reinforced)

Dimension (HWD)

79 x 25 x 86 mm

무게

115 그램

Mounting

Standard DIN rail

입력

4 - 20mA  ( 260옴 )

출력

3-15 Psi, 3 - 27 Psi, 15 - 3 Psi
0.2 - 1 Kg/Cm2, 20 - 100 kPa

공급 압력

20 Psi, 35 Psi ( 3-27Psi출력시)
1.4 Kg/Cm2

스텝 응답성

0.3초 (출력설정치 90% 도달시간 )

공기 소모량

0.1 SCFM

공기 용량

최대 1.4 SCFM

허용 최대 입력

입력 설정치의 150%

RFI / EMI 효과

설정치의 0.1%변동 : 10V/m (20~1000MHz)

주변온도 범위

-40 ~ 60도씨 ( ±0.1% 이내/도씨))

조정 허용치

Zero±3% of SPAN 및 100% SPAN

연결부

1/4" NPTF (입력단 및 공기압 공급단)

 무게

993 그램

출 력

4 - 20mA  ( 600옴 )
출력한계 ; 130% of Output Span

입 력

0-15, 3-15 , 3-27i, 0-30, 6-30 Psi
0.2-1 Kg/Cm2, 20-100, 20-186 kPa
Instrument Air Only

공급 압력

20 Psi, 35 Psi ( 3-27Psi출력시)
1.4 Kg/Cm2

Calibration Capa

±0.2% SPAN

Repeatarbility

±0.1 of input SPAN

분해능

±0.1 of input SPAN

RFI / EMI 효과

설정치의 0.2%Span변동 : 30V/m (20~1000MHz)

주변온도 범위

-1 ~54도씨 ( ±0.1% 이내/도씨))

조정 허용치

Zero±10% of SPAN 및 100% SPAN

연결부

1/4" NPTF

 무게

623~808 그램

입력

  2채널 :  0-5V, 1-5V, 0-10V, 4 - 20 mA  dip sw 선택
  4채널 : 4-20mA

출력

  2채널 :  2 x 4-20mA
  4채널 :  4 x 4-20mA

정확도

± 0.1% SPAN

Isolation

1000Vrms , input - input  & channel - channel
2500Vrms , power - input,  power - output

CMMR

95dB @ 60Hz

Input Over range

전류 : 100mA
전압 : 150% FS of input

주변온도

-40 ~ 70 도씨

Adjustment

SPAN : ±10%
ZERO : ±5%

무게

230-241 그램

Line Voltage

Universal Power
20 - 375 Vdc
90 - 264 Vac
