P I H
Field Mount Pressure-to-Current Transmitter

Pressure-to-Current Converter

사양서 pdf file



IPH diagram프로세스 산업현장에서 공기식 계기에 적용 되는 Pressure-to-Current(P/I) 변환기로서 현장계기로부터 3 - 15 psi, 3 - 27psi,  0.2 - 1 Kg/Cm2, 등의 압력 신호를 입력 받아 이를 전기신호로 젼환하여 DCS, PLC또는 PC등으로 전송하기 위한 공압/전류 신호변환기 입니다.
I/P converter 가 필요하면
역신호(4-20mA)용 제품 (IPX2 / IPH2)도 있습니다.  현장의 열악한 환경에 적응할 수 있도록 튼튼하게 제작되었습니다.


      ■ 우수한 내환경성 ( NEMA 4X, IP55, -1~54도씨 )
      ■ 우수한 내 진동성 (밸브, 고 진동장비에 부착 가능)
      ■ 우수한 전자파 차단능력
      ■ 설치 용이성



사 양







출 력 :



4 - 20mA (600 옴 @24Vdc)
출력한계 ; 130% of Output Span

입 력 :



0-15, 3-15 , 3-27i, 0-30, 6-30 Psi
0.2-1 Kg/Cm2, 20-100, 20-186 kPa
Instrument Air Only

공급 압력 :



20 Psi, 35 Psi ( 3-27Psi출력시)
1.4 Kg/Cm2

Calibration Capa :



±0.2% SPAN

Repeatarbility :



±0.1 of input SPAN

분해능 :



±0.1 of input SPAN

RFI / EMI 효과 :



±0.2%Span변동 : 30V/m (20~1000MHz)

주변온도 범위 :



-1 ~+54도씨 ( ±2.0 % FS input 이내)

조정 허용치 :



Zero±10% of SPAN 및 100% SPAN

연결부 :



1/4" NPTF

 무게 :



 623g(metal) ~808g(polyester )

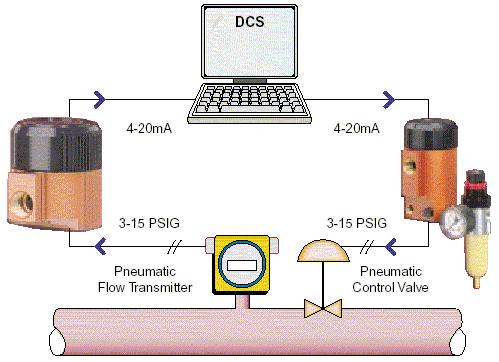

IPH Application

Pneumatic 으로 제어하던 현장에서 기존 Pheumatic 현장계기류를 그대로 사용하고 신호만 중앙제어실로 연결하고자하는 Revamping (Upgrading) 프로젝트에 이용할 수 있습니다. 현장계기류는 그대로 사용하고 현장설치용 I/P, P/I 변환기를 현장에 설치한다음 CVVS Cable만 연결하시면 됩니다.
