사양서
|
|
 프로세스 산업현장에서 (위험지역 포함) 공기식 계기에 적용하는 Current-to-Pressure(I/P)
변환기로서 DCS, PLC또는 PC등으로부터 2 wire loop powered 전류신호 (예: 4 - 20mA)를 입력받아 이를
3 -15 psi, 0.2 - 1 Kg/Cm2, 등의 압력 신호로 변환시켜 밸브,
액츄에이터 및 기타 공기압력으로 제어되는 계기에 공급하여 제어하기위한
전류/공압 변환기 입니다. 경제형인 NEMA4X 모델(IPH2) 도 있으며, 공기를 전류로 변환 (P/I) 하는
역신호(15-3psi, 1-0.2Kg/Cm2)용 제품(PIH)도 있습니다. 현장의 열악한 환경에
적응할 수 있도록 튼튼하게 제작되었으며, 천연가스 (Natural Gas) 계장에 적용하기에 적합하도록 제작된 모델 (-NG option) 있습니다.

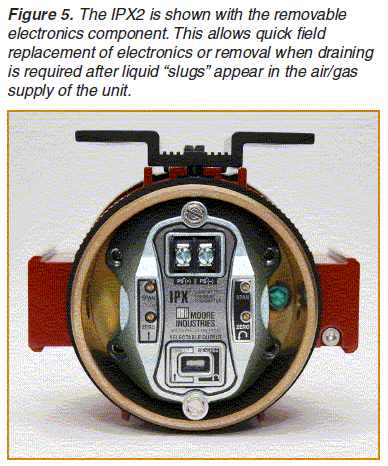

또한 지난세월동안 현장에서 빈발하는 고장의 원인을 분석하여본 결과 대부분이 유니트로 입력되는 air/gas상에 slugs가 끼어서 이로인한 간단한 고장이었음에도 불구하고 내부 전자회로를 제거해야만 하는 불편함을 개선하여 , pneumatic line과 Electronic circuit를 쉽게 분리할 수 있도록 개선 하였습니다. 다음에 사진(fig5)을 보입니다.

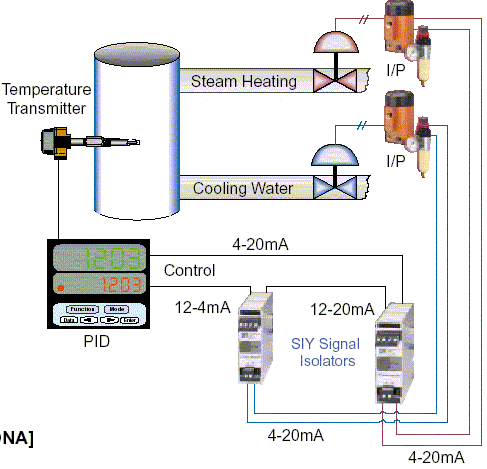

■ 광범위한 입/출력 선택 ( split, 4-20mA, 22종류 direct/reverse출력)
■ Low air 소비량 (0.08 SCFM) 및 High output volume (300SCFH)
■ 고정(± 0.25% span) 및 안정성
■ 우수한 전자파 차단능력 (RFI / EMI)
|
사 양 |
|
|
|
|
|
입력 : |
|
4-20mA / 4-12mA / 12-20mA ( 250옴 )
|
|
출력 : |
|
0-20, 1-17, 3-15, 3-16.6, 3-18, 3-27, 6-30 psi
0.2-1bar, 20-100kPa, 0.2-1 kg/cm2, 0.02-0.10MPa
|
|
역출력 : |
|
IPH2 모델만 가능
20-0, 17-1, 15-3, 6.6-3, 18-3, 27-3, 30-6 psi
1-0.2bar, 100-20kPa, 1-0.2kg/cm2, 0.1-0.02MPa
|
|
공급 압력 : |
|
20 ~
35 Psi ( 출력선택에따라 다름)
1.4 Kg/Cm2 (1.4bar, 140kPa, 0.14MPa) |
|
스텝 응답성 : |
|
0.2초
(출력설정치 90% 도달시간 ) |
|
공기 소모량 : |
|
0.1
SCFM |
|
공기 용량 : |
|
최대
5.0 SCFM min. |
|
허용 최대 입력 : |
|
> 15psig 이상 레인지 80 psig
< 15psig 이하 레인지 45psig
|
|
RFI / EMI 효과 : |
|
<±0.25% of span change 10V/m@ 20-1000MHz
|
|
주변온도 범위 : |
|
-40
~ +85도씨 ( ±0.025% of span /°C under 80degC amb. & ±0.1% of span /°C max.)
|
|
조정 허용치 : |
|
screw adjustment - ±10%
of zero, span minimum |
|
연결부 : |
|
1/4"
NPTF (입력단 및 공기압 공급단) |
|
무게 : |
|
IPX2: 2.4kg, IPH2 : 1.14kg
|
|
|
|
