S P A 2
Site Programmable Isolated Alarm

SPA2

사양서(pdf)




SPA 2 (Site Programmable Alarm  2 )

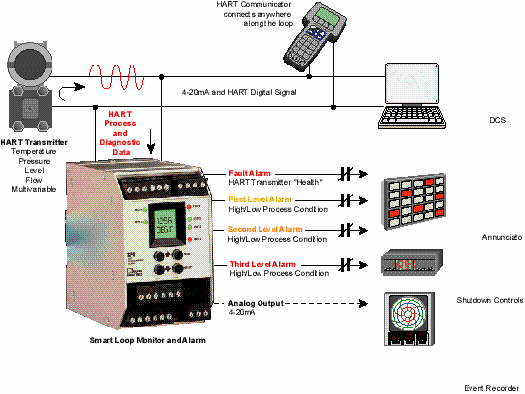

는 프로세스 신호가 운전 설정치(SP)를 벗어날 경우 Alarming 및 필요시 Emergency Shutdown 등의 조치를 취하기 위하여 사용되는 Alarm Monitor 계기로서, Built-in button 및 PC program을 이용하여 손쉽게 현장에서 필요한 기능을 설정하여 사용할 수 있는 Universal Alarm Unit (범용 알람 유니트) 로서, 최대 4 접점츨력 및 1 AO (4-20mA)신호를 출력할 수 있고 범용전원시스템 (24Vdc, 110Vdc 및 , 90~260Vac 버전이 있으므로 전원선택 유의) 을 채택하였으며, 모델통일로 인한 현장의 재고 감축 및 유연한 호환성으로 플랜트 유지보수의 원활성까지 고려한 알람 모니터 계기 입니다.

■ 범용 입력(mA,Volt 와 T/C, RTD)
■ Programmable 출력(최대4접점 및 mA)
■ 센서점검기능 (T/C 및 RTD센서이상)
■ 범용 전원 (24Vdc, 110Vdc 및 90~260Vac version)


사 양







입력 :



HLPRG : 0 - 50mA, 0- 10V  Configuration.
TPRG : -50 ~ 1000mV, 0 ~ 4,000 옴
             T/C:J,K,E,T,R,S,N,B
             RTD (2,3,4 Wire):Pt100 (3750,  3850, 3902, 3911, 3916,
                                            3923, 3926, 3928),
             Ni120, Cu10
임피던스 : 10 메가옴

출력 :



SPDT 릴레이, 1 form C, 5A @250V non-inductive (최대 4접점까지)
OPTION : DPDT,
AO : 4 - 20mA (1000 ohm) , 0-10Vdc (10kohm)

정확도 :



±5㎂,   ±1mV,  T/C & RTD:±0.1~0.8도씨AO option : ±0.01%
Cold Junction :  0.005% / 도씨
기타 자세한 사항은 사양서 참조

Isolation



1000Vrms  Case-Input-Output

Power Comsumption



4 W maximum

표시 화면 :



2x5 14-segmentcharacters, backlit,
Alphanumeric readout  accurate to the nearestdigit.
Range:  -99999 to 99999;
Decimal point can beuser-set

Dual Color LED Alarm Lamp

크기 :



55 x 100 x 125 mm

무게 :



549-601 그램







Dimension




노후되었거나, 신뢰성이 낮은 알람모니터스위치 또는 ESD 시스템으로 인하여 프로세스가 수시로 셧다운 되십니까?
SPA2 모델로 변경하여 보십시오.  교체공사까지 포함하여 완벽하게 시공하여 드리겠습니다.



SPA2를 이용하여 2 out of 3 voting 회로예를 다음에 보입니다. 아시다시피 몇포인트 안되는 셧다운시스템이라면 이렇게 구성하는 것이 신뢰도도 향상되며 ESD 부하도 줄일수있습니다.

 2 out of 3

2 out of 3 shut down systme
