사양서
STS-100 90도 앵글 Kit
|
|

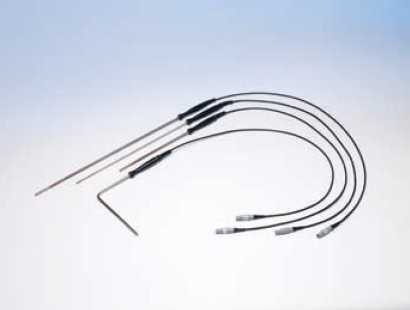

Jofra 사에서 생산되고 있는 표준급 온도센서로서 일자형 및 90도 앵글형이 있습니다.
Typical Accuracy 0.014도씨를 유지하는 고 정밀급 RTD 센서로서 -150 ~ +650 도씨 적용이 가능합니다.
ATC Dryblock, ASC300 Calibrator, AMC900, ASM, DTI-1000 Precision RTD indicator, DTI-050 Digital Temp. Indicator 제품군에 사용할 수 있는 Reference Sensor 입니다.
▶ 고 정밀도 (0.04 ~ 0.09°C typical accuracy)
▶ Hysteresis 0.01°C, Repeaterbility 0.002°C
▶ Insulation : 100Gohm @23°C, 70Mohm @650°C
|
사 양 (주변온도 23도씨 기준) |
|
|
|
|
|
온도 범위 : |
|
-150
~ +650도씨
|
|
Sensing Elem. : |
|
Type : Pt100
Nominal resistance@0°C : 100 Ω
Length : 40 mm / 1.6 in
Temperature coefficient : α100=0.00385
|
|
정확도 : |
|
-50 to 250°C: ±0.040°C excl. drift
-50 to 320°C: ±0.050°C excl. drift
-50 to 400°C: ±0.065°C excl. drift
-50 to 650°C: ±0.090°C excl. drift
Hysteresis @0°C : 0.01°C
Long term stability @0°C : typ. 0.014°C
Repeatability : 0.002°C
|
|
자체 발열 : |
|
0.06°C/mW
|
|
Termination : |
|
LEMO Goldplate |
|
응답 시간 : |
|
STS-100 A (4 mm): τ0.5 (50%) : 8 sec
STS-100 A (4 mm): τ0.9 (90%) : 26 sec
STS-100 B (6.35 mm): τ0.5 (50%) :18 sec
STS-100 B (6.35 mm): τ0.9 (90%) : 44 sec
Liquid in motion v=0.4m/s.
|
|
주변온도 : |
|
+70도씨 최대 |
|

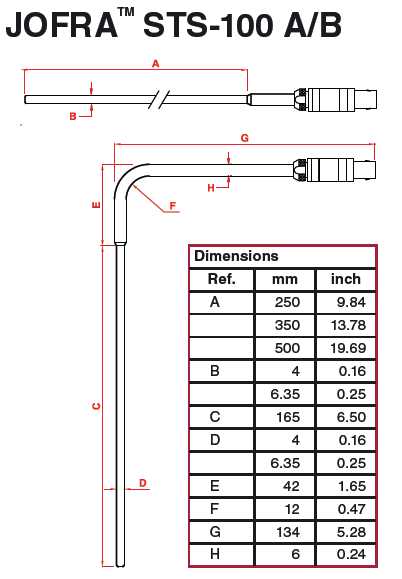

크기 및 무게 : |
|
일자형 : 750
x 140 x 140mm, 1.9Kg
90도 앵글 : .220 x 250 x 60 mm, 550g
|
|
|
|
|
|
|

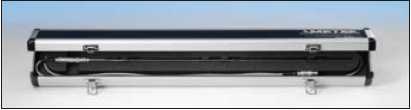

일자형 STS-100 reference sensor with carrying case
|
