ATC series

표준급 온도교정장비로 온도발생, 피측정체온도측정(온도 센서, 온도 스위치, 온도 전송기 등), 기록 및 데이터 생성을 전자동으로 수행하는 전자동 온도교정 장비 입니다.

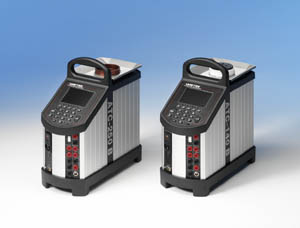

특히 ATC-140 및 ATC-250 모델은 Liquid Bath (웰직경 63.5mm) 겸용으로 사용할 수 있도록 개발되어, Dryblock (이 경우는 Multi-Hole Insert) 및 Liquid Bath (실리콘오일사용) 겸용장비로서 현장에서 요긴하게 사용할 수 있습니다.

온도 장비류를 검,교정하려면 온도발생장치와 피교정체 신호를 읽기 위한 캘리브레이터를 준비한 후 교정 온도에 도달하면, 피교정체 측정치를 비교, 기록하여 교정작업을 행하게 되며, 온도의 특성상 검,교정작업에 시간이 소요되게 됩니다.

ATK (automated temperature Calibrator)는 온도발생(AUTO STEP: 20 Step까지 지정가능), 및 피교정체의 측정을 자동으로 행하고, 점검된 데이터 확인,저장 및 자료작성까지도 자동으로 수행하므로 온도 검,교정시 소요되었던 시간, 인건비 등, 경비를 절감할 뿐만 아니라 실측데이타의 정확성을 기할 수 있는 전자동온도 검,교정 장비입니다,

동시에 많은 피교정체를 자동으로 검,교정하고 싶으십니까? 소중한 시간을 보상해주는 다채널 스캐너 ASM 800 시리즈를 사용해 보십시오.

검교정시 기준온도를 내장 센서 또는 외부표준센서 STS series (옵션)를 선택할 수 있으므로 표준급 검,교정을 요하는 경우, 외부표준센서를 기준으로하면 속도는 느리지만 보다 정밀하게 교정할 수 있습니다 (총에러 0.026도씨이내)

또한 신호변환기능을 내장하고 있어 온도 센서류(T/C, RTD), 전송기류(mA, Volt), 온도스위치류(Contact), 써모메터류등 피교정체를 dryblock 본체 신호입력 커넥터에 직접연결하여 검,교정이 가능합니다.

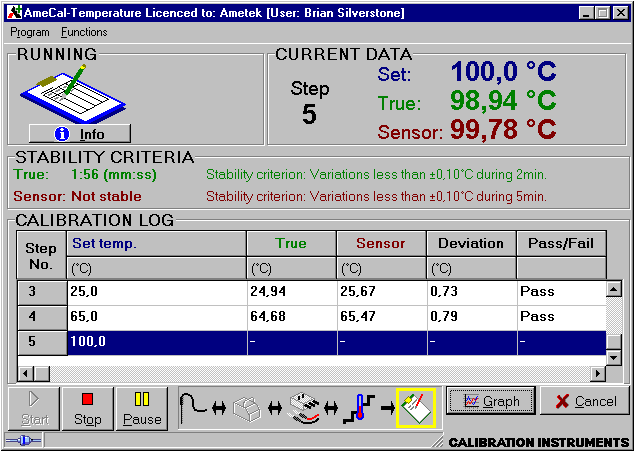

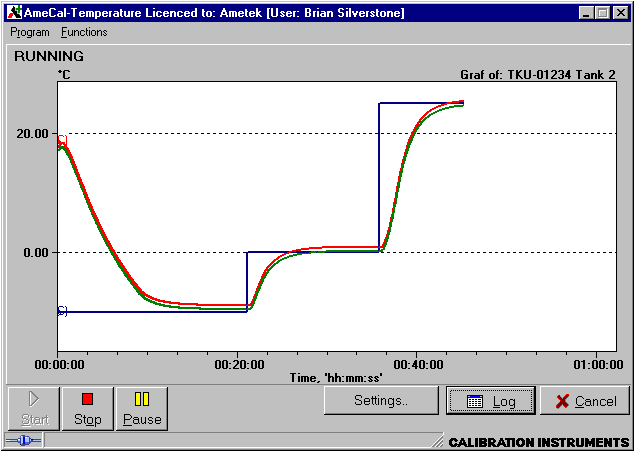

한글화 S/W를 사용하여 검,교정수행순서 (20개)를 Down Load 한후, 현장에서는 해당 태그만 불러내서 RUN 시키면 자동으로 검,교정작업을 수행 하고 획득한 데이터를 저장하게 됩니다.  이렇게 저장된 측정결과 데이터 를 Up Load하여 비교분석, 데이타 보관, 및 성적서(한글) 발행등을 할 수 있습니다 (Documentation 기능).
지금까지 지루하고 부정확하던 온도교정세계의 새로운 지평을 연 ATK 장비와 함께 온도교정의 새로운 세계를 만나 보시기 바랍니다.

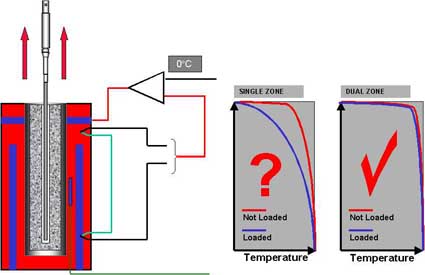

▶ DUAL ZONE HEATING BLOCK
    ->센서 길이에 따른 온도편차 최소화
    ->EA 10/13 기준 만족
▶ 전자동 검, 교정 및 한글 S/W,서류행정
▶ MVI (Main Variance Immunity) 채택 -> 전원 변동에 따른 온도편차 최소화
▶ 고 정확도 (0.04 ~ 0.11도씨)
▶ 컴팩트한 디자인 (초소형, 경량)
▶ 대형 LCD화면, RS-232C통신기능
▶ 쾌속 히팅/쿨링시간

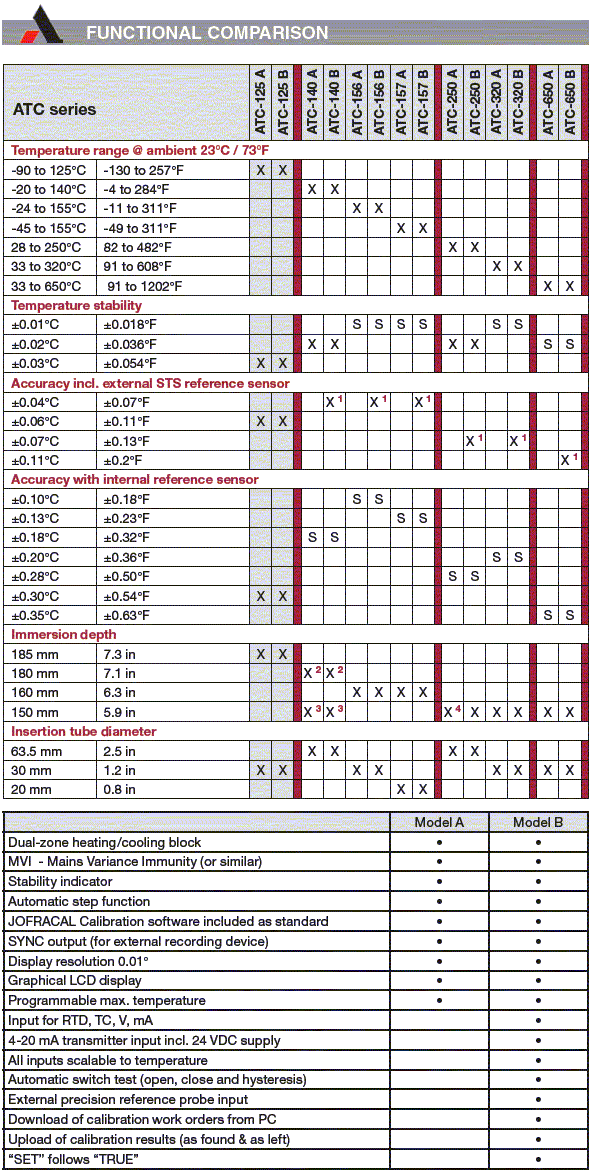

사 양 (Model B 기준) 주변온도 23도씨기준
	125	140	250	156	157	320	650
		Bath겸용	Bath겸용
최저온도 (℃) :	-90	-20	28	-24	-45	33	33
최고온도(℃) :	125	140	250	155	155	320	650
웰 직경(mm) :	30	63.5	63.5	30	20	30	30
웰 깊이(mm) :	150 (185)	150(180)	150(180)	160	160	150	150
정확도(℃) :	±0.06	±0.04	±0.07	±0.04	±0.04	±0.07	±0.11
안정도(℃) :	±0.03	±0.02	±0.02	±0.02	±0.02	± 0.02	±0.03
분해능(℃) :	0.01	0.01	0.01	0.01	0.01	0.01	0.01
히팅~최고(분) :	40	64	11	23	23	7	37
쿨링~100도(분) :	25 min (125~23℃)	7	27	4	3	22	43
쿨링100~최저(분) :	70 min (23~ -80℃) 30 min (-80~-90℃)	79	27	28	18	20	25
무게:	20Kg	12.8Kg	10.8Kg	12.2Kg	13.1Kg	10.2Kg	12.1Kg

공 통 사 양 * (B)는 Model B를 의미함 *****

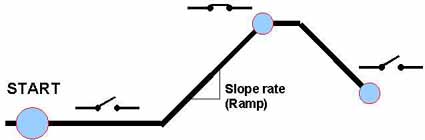

자동 스위치 시험 :	Open,Close ,Hysterisis
램프 프로그램 :	0.1 ~ 9.9 도씨/분
Auto Step :	20 steps
통신 :	RS-232C (9pin male)
Sync.Output (B) :	Switch Voltage : Max. 30VDC Switch Current : Max. 100mA
Loop PWR (B):	24VDC±10% (Max.25mA)
전압 입력(B):	0 ~ 12VDC (±0.005%Rdg)
전류 입력(B):	0 ~ 24 mA (±0.01%Rdg)
Switch 입력(B):	Test Voltage : Max. 5VDC Test Current : Max. 2.5mA
RTD Ref. (B):	4 Wire RTD 0.003% Rdg 350옴
T/C 입력(B):	±78mVE,J,K,T,R,S,N,XK,U (0.01%Rdg)
RTD 입력(B):	350옴, 2900옴, Pt50, Pt100, Pt500, Pt1000 (0.005% Rdg)
전원 :	230(180-254)VAC / 60Hz
크기 :	352 x 156 x 360 mm (LWH)
사용 주변 온도 :	0 ~ 40 도씨
보관 주변 온도 :	-20 ~ 50 도씨
습도 :	0 ~ 90 % / RH
Protection Class :	IP 10
악세사리 :	1. 표준센서 (True Temp.용)-Option 2. 알미늄 가방 3. 전원 케이블 4. 인서트 Multihole 6 mm 5. 인서트용 툴 6. 테스트 리드 7. RS-232C 케이블 8. 시험성적서 (NIST) 9. 한글운용 매뉴얼 10. REFERENCE 매뉴얼 11. 한글화 S/W
