DTI-050
Digital Temperature Indicator



사양서

sts-050 sensor
DTI-050 Kit with 350mm STS-50 sensor & Carrying case

DTI050



온도센서, 온도스위치 등 온도계기류를 검,교정 하기위해서는 Temp. Bath,  Dryblock Calibrator등의 온도 발생원이 필요하고, 현장에서 보편적으로 사용하는 온도발생원은 대부분 수동으로 온도를 발생시켜야 하므로 작업자가 필요하며, ①온도발생, ②피교정체측정치 기록등으로 시간도 많이 소요되고, 오차등이 발생할 수밖에 없습니다.
새로운 전자동 시스템으로 교체하기에는 기존투자비나  고비용으로 망설이고 계십니까?
이젠 티엠솔루션(주)와 의논하십시오.

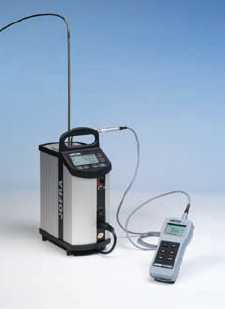

기존 사용중인 온도 발생원 (Temp. Bath, Dryblock)의 정확도를 획기적으로 향상시키고, 검,교정기록 및 보관작업을 경제적인 비용으로 전자동 시스템으로 변환시켜 작업효율을 획기적으로 개선시켜드리겠습니다.

     JofraCal

여러개의 피측정체를 동시에 검,교정하고 싶으시다면, (물론 이 경우는 해당 Dryblock에 multi-hole insert를 채용하고 있어야 함) ASM800 series advance signal multi-scanner를 같이 사용하면 됩니다.

                    ASM multiscanner

또한 DTI-050 digital temperature indicator는
① 온도발생원의 정확도 점검이 가능하며,   ② 현장에서 정밀한 온도를 측정하기 위한 정밀급 휴대형 온도 측정기로서 사용할 수도 있습니다.

 DTI-050 digital temperature indicator는 ① 본체와 ② 정밀급 Intelligent reference sensor (STS50 : 0.04°C,  STS100 : 0.014°C 정확도)로 구성되어있습니다.
Jofra 사의 표준센서류는 이곳 (STS sensor) 을 참고 하십시오.
본체는 T/C, RTD, thermistor 입력을 측정할 수 있으며,  센서 연결잭은 6pin REDEL connector를 사용하고 있으며,
Intelligent type REDEL인 경우 해당 센서 calibration 관련 데이터를 내장하고 있어 연결과 동시에 센서 교정관련데이터를 본체로 전송하므로, 센서관련 셋업을 할 필요가 없어 신속한 측정을 할 수 있습니다.
만약, ASC300 multifuction calibrator를 사용하고 있다면 온도전송기등 4-20mA출력을 받는장비도 상기에 연결하여 전자동으로 검,교정작업을 할 수가 있습니다.

외부통신은 RS-232를 이용하여 JOFRACAL 또는 CON050 configuration software와 통신을 합니다.
온도 검,교정을 자동화하여 시간 및 경비를 절감하십시오 !

    ▶ 고 정밀도 (본체:±0.005°C, 본체+센서: ±0.04°C typical )
    ▶  °C, °F, °K , mV, Ohm 표시 (0.1/0.01/0.001 분해능)
    ▶  바테리 전원



사 양 (주변온도 23도씨 기준)







온도 범위 :



-200 ~ 2,500도씨
STS-050 probe: -50 to 400°C
STS-100 probe: -150 to 650°C
STS-102 probe: -45 to 155°C

분해능 :



0.1/ 0.01/0.001℃

온도 단위 :



℃/。K / ℉/ Ω / mV

정확도 :



본체 : 0.005도씨,
본체 + 센서 : 0.04도씨

안정도 :



0.0014도씨 typical (STS sensor 기준)

Termination :



6 pin REDEL connector

Interface :



RS 232C

Display :



Graphical, 5 digit , 초당2회 갱신

전원 :



1 x 9Vdc battery

주변온도 :



-10 ~ 50도씨 최대

크기 및 무게 :



본체 : 188 x 84 x 52mm,  400g
키트 : 250 x 160 x 100 mm, 1.1 Kg

표준 센서 :





125709 Universal sensor, with Pt100 and handle
150 mm, Ø3 mm, -50 to 250°C

125710 Air-/room sensor, with Pt100 and handle
100 mm, Ø6 mm, -50 to 250°C

125711 Needle sensor, with Pt100 and cross grip in stainless steel
100 mm, Ø3 mm, -50 to 250°C

125712 Needle sensor, with Pt100 and handle
100 mm, Ø3 mm, -50 to 250°C

125713 Universal sensor, with TC-K and handle
150 mm, Ø1.5 mm, max. 850°C

125714 Universal sensor, with TC-K and handle
150 mm, Ø3 mm, max. 1000°C

125715 Air-/room sensor, with TC-K and handle
100 mm, Ø6 mm, max. 250°C

125716 Needle sensor, with TC-K and cross grip in stainlesssteel,
100 mm, Ø3 mm, max. 400°C

125717 Needle sensor, with TC-K and handle
100 mm, Ø3 mm, max. 400°C

125708 Reference sensor, with TC-N and intelligent connector
500 mm, Ø4,5 mm, max. 1205°C

125814 Reference sensor, with TC-N, intelligent connector andaccredited certificate,
500 mm, Ø4,5 mm, max. 1205°C

Connector :



125702 Connector for RTD sensors without intelligence
125703 Connector for RTD sensors with intelligence
125759 Connector for TC sensors without intelligence
125704 Connector for TC sensors with intelligence
125522 2 m. adaptor cable to LEMO connector with intelligence for use with STS-100 and STS-102 sensors
125521 2 m. adaptor cable to Banana connectors with intelligence
125523 2 m. adaptor cable to mini TC-connector with intelligence



악세사리 :



1) DTI050 indicator
2)NIST traceable calibration certificate in ohm and mV
3) Softcase and shoulder strap
4)User manual
5) 9V battery
6) RS232 cable
7) JOFRACAL calibration software
8) CON050 configuration software

Option :



1) Aluminum Carrying Case
최대 350mm 크기 STS-50 sensor를 넣을수 있음

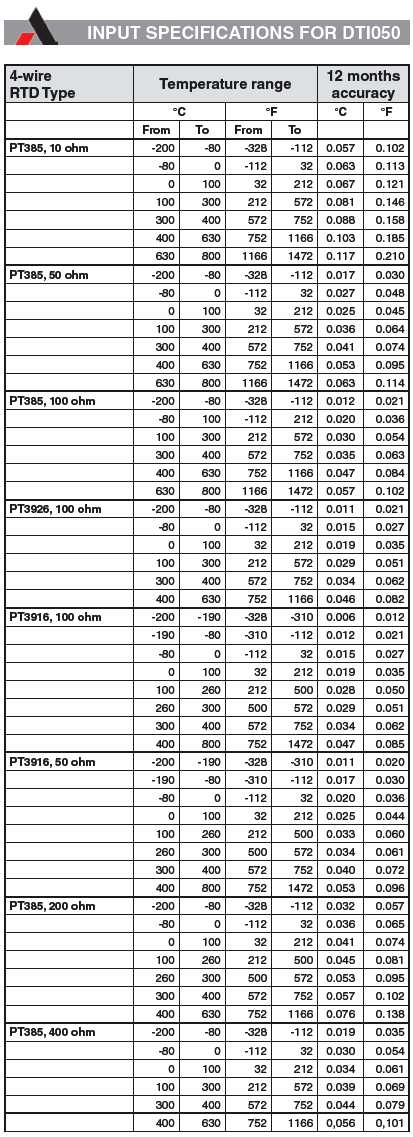

dti-specification

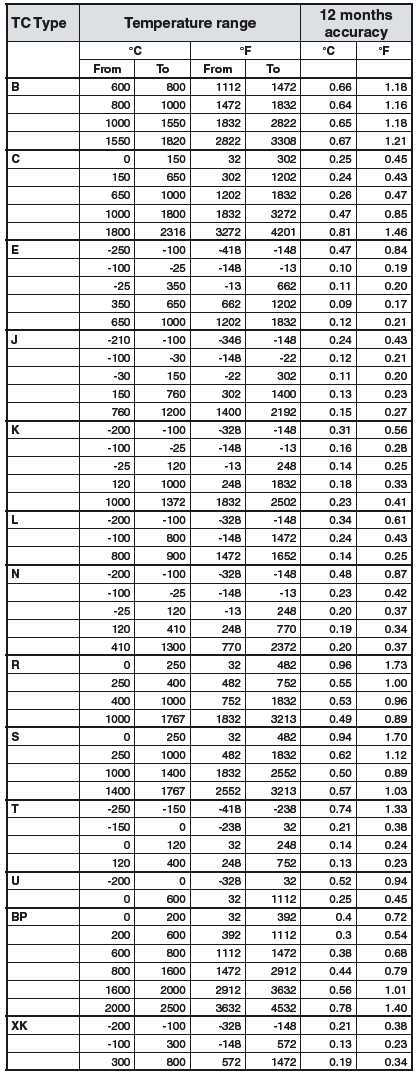

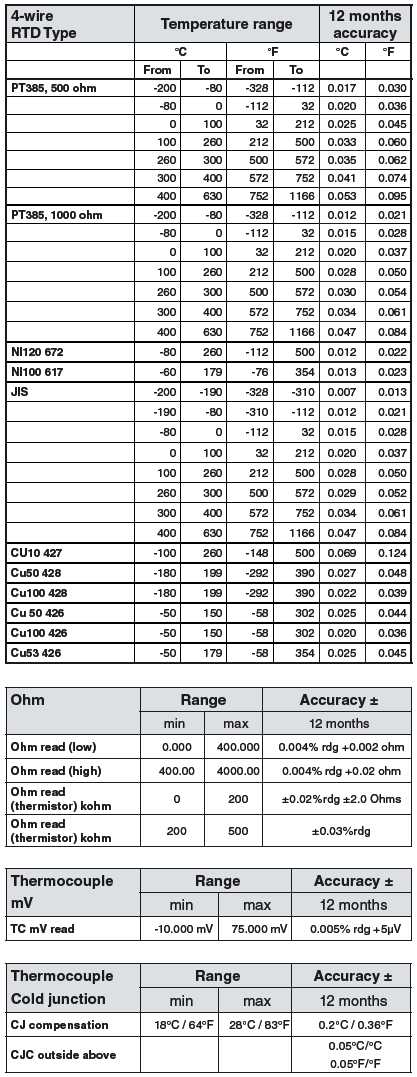

 dit050 specification
 dti050 specification

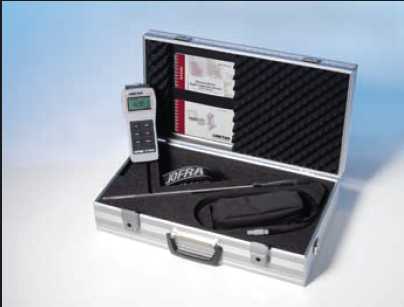

 DTI050 Kit
DTI-050 Indicator, 350mm STS-050 sensor, Manuals, Software CD 및
Carrying Case 까지 포함된 Full Kit

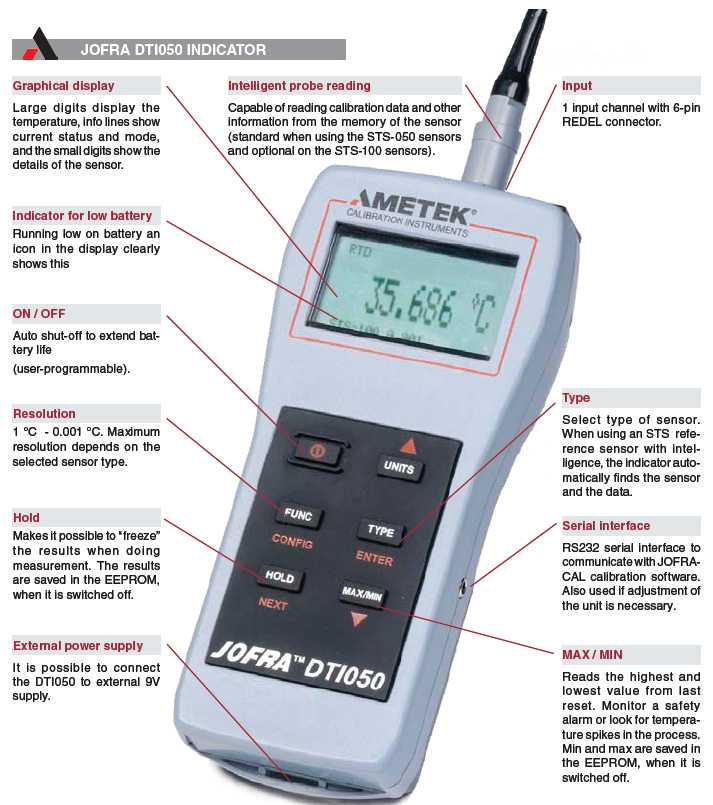

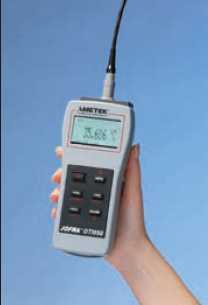

DTI050 Indicator
DTI-050  Indicator 지시부


STS-100등 reference sensor는 제작이 된후 0도 ~ 최대온도로 상승시켜 1시간씩 유지한후 0도로 식히는 행위를 며칠간 시행한후 마지막에 최대온도에서 100시간을 유지하기 전 0도와 유지한후 0도를 측정하여 이 두온도의 차를 가지고 안정도 (stability)를 정하게 되며 이 안정도는 정해진 편차 범위 이내에 있어야만 표준센서로서 출하가 됩니다.
