T/C Cable Kit (Option)
|
|

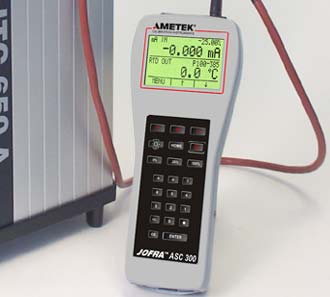

프로세스 산업 현장에 설치된 각종 전송기류, Control Valve류,
압력,유량 레벨 및 온도 센서류 등 현장계기류 및 제어실의 각종 패널계기류,
DCS 시스템 입,출력등을 검,교정할 때 손쉽게 이용할 수 있는 다기능 (Multifunction)
휴대형 캘리브레이터로서
mA, Voltage, Frequency, T/C, RTD, Thermistor
는 물론 Pressure까지 (Option Module) 검,교정할 수 있으며, Dual Display, 고정확도 및 간편한 사용법등의 특징을 갖고 있습니다.
APM (0.05%FS) 또는 APM-H (0.01%FS) 압력모듈을 옵션으로 추가하면, 현장에서 Dead weighter 나, Pressure Calibrator 없이도 정밀한 압력 검,교정을 행할 수 있습니다. 만약 CTC계열의 Dryblock Calibrator를 사용하고 있다면, JofraCal S/W 및 ASC300장비를 연동하여 전자동으로 온도 검,교정작업을 수행할 수 있습니다.
▶ 고 정도
(0.015%) 및 고 분해능
▶ 13 T/C, 14 RTD, YSI 400 Thermistor
▶ 250Vac Protection
▶ Dual Display
▶ Backlit , RS 232C
I/F
▶ 압력 모듈 ( Option )
사 양 |
|
|
|
|
|
입력 : |
|

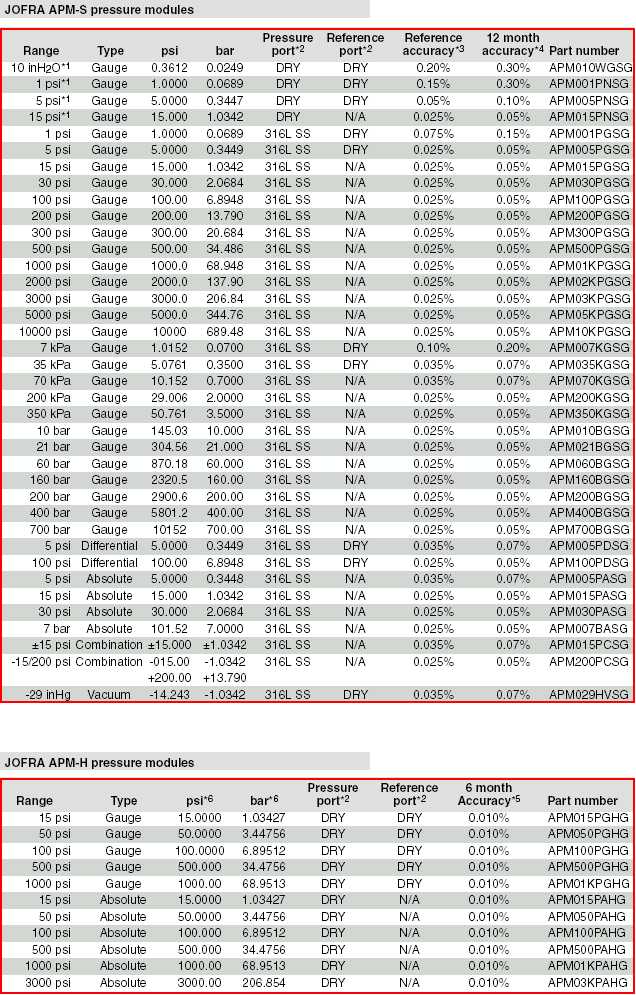

압력 : 0~10"W to 10,000Psi (refer
to following table)
T/C : J, K, T, E, R, S, N, B, L,
U, XK, BP-10~75mV
RTD : Pt385 (10, 25, 50,
100, 200, 500, 1000
옴)
Pt392,
JIS, Ni120, Cu10,50,100, YSI 400
Ohm
: 0 ~ 400.00, 400.0 ~ 4000.0옴
mA : 0 ~ 24.000 mA (Up to 1000 Ohm Load)
Volt : 0~30.000Vdc(Read)
Freq : 2.0 ~1000.0 CPM/ Hz, 1.0 ~10.0KHz
Loop Power : 24Vdc |
|
출력 : |
|
T/C : J, K, T, E, R, S, N, B, L,
U, XK, BP-10~75mV
RTD : Pt385 (10, 25, 50,
100, 200, 500, 1000
옴)
Pt392,
JIS, Ni120, Cu10,50,100, YSI400
Ohm
: 0 ~ 400.00, 400.0 ~ 4000.0옴
mA : 0 ~ 24.000 mA (Up to 1000 Ohm Load)
Volt : 0 ~ 20.000V
Freq : 2.0 ~1000.0 CPM/Hz, 1.0 ~10.0KHz
|
|
정확도 : |
|
T/C :
refer to specification up to 0.04 도씨
RTD : refer
to specification
Ohm : ±0.025 rdg
압력:
±0.05% or 0.01%
mA/Volt
: ±0.015% Rdg |
|
RTD Freq: |
|
<=50 mS Pulsed XMTR's |
|
주변 온도: |
|
-10 ~ 50도씨 |
|
루프전원 : |
|
AA 밧데리 4개 |
|
크기 : |
|
235 x 53 x 95mm
LHW, 510그램 |
|
악세사리 : |
|
테스트 리드
휴대 가방
Operating Instructions
Manufacturer's NIST Certificate
4 AA Batteries |
|
Option : |
|
Rechargeable
Battery Pack
Pressure Module
T/C Lead Kit |
|
|
