사양서
pdf file
|
|

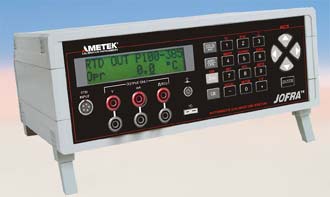

프로세스 산업현장에서 각종 압력, 온도
및 전자장비류 정밀점검, 수리등을
하는 경우라면 실험실 표준기급 전압 / 전류 발생기를 사용하시기 바랍니다.
전압
전류외에도 압력모듈
연결이 가능하므로 압력 측정은 물론 13종류의 T/C, 14종류 RTD 의 발생 및
측정을 할 수 있는 다기능 표준발생기 입니다.
외부와의 통신을 위하여
RS-232 및 GPIB(IEEE488) 인터페이스 기능을 제공하고, 디스플레이는
16 x 2줄의 대형 매트릭스 LCD를 채택하였으며, 조명기능이 있어 어두운곳이나
야간작업시 편리 합니다.
사 양 |
|
|
|
|
DC전압출력 : |
|
0-100.000mV
(분해능: 1㎶)
0-1.00000V (분해능: 10㎶)
0-10.0000V
(분해능: 100㎶)
0-100.000V (분해능: 1mV)
정확도:±25ppm+2mV (90day, 100V range) |
DC 전류출력 : |
|
0-100.000mA
(분해능: 1㎂)
정확도:±85ppm+2㎂ (90day, 100mA range)
|
저항 입력 : |
|
0-400.00Ω (분해능 :0.001Ω)
401-4000.0Ω
(분해능:0.01Ω)
정확도:±35ppm±0.003Ω (90day, 400Ω range)
|
|
저항 출력 :
|
|
5-400.00Ω (분해능 :0.01Ω)
5-4000.0Ω
(분해능:0.1Ω)
정확도:±0.03Ω (90day, 5~400 Ω range)
|
T/C 입,출력 : |
|
J,K,T,E,R,S,N,B,C,L,U,BP,XK,
mV
(분해능: 출력 - 0.1℃, 입력 - 0.01℃)
정확도:0.1℃
(90day, "J" Type, -210 degC range) |
RTD 입력 : |
|
Pt385
(10,50,100,200,500,1000)
Pt392, Pt3916(JIS), Ni120,
Cu10, Cu50, Cu100, YSI400
25 ohm SPRT
(분해능 : 0.001℃
- Pt385-100)
정확도:±0.05℃ (90day, Pt100-385 630-800 degC range) |
|
RTD 출력
:
|
|
Pt385 (10,50,100,200,500,1000)
Pt392,
Pt3916(JIS), Ni120, Cu10,Cu50, Cu100, YSI400
(분해능 : 0.01℃
- Pt385-100)
정확도:±0.08℃ (90day, Pt100-385 630-800 degC range)
|
|
Pressure :
|
|
Jofra APM series pressure modules
|
|
Features
:
|
|
Internal
Self
Resetting Fuse
|
|
General
Information :
|
|
전원:
90~132/197~264Vac Selectable, 47~63Hz
I/F : RS232, GPIB (IEEE-488-2
option)
Display : 16x2 Large Character Alphanumeric
with LED backlight
Dimension : 1300 x 120 x 220 (WHD)
2.3
Kg
|
|
|
|
|
|
