사양서
|
|
온도 센서류, 온도 스위치류 등 온도 계기류
검, 교정시 필요한 공업용 정밀급 온도 발생원 입니다. 크기
및 무게를 대폭줄인 컴팩트 설계와 견고함은 현장에서 운반 및 유지보수를
용이하게 하였으며, 대형 LCD 디스플레이를 채택하여 셋팅온도와
현재온도를 동시에 표시할 뿐만 아니라, 온도가 안정범위에 들어있음을
알려주어(Check Mark) 보다 정확하고 안정된 온도발생상태에서
작업을 수행할 수 있습니다.
작업시간을 단축할 수 있도록 가열, 냉각시간을 획기적으로 단축시켰으며, 안정도 향상을 위하여 Dual Zone technology를 채택하여 웰 전구간에서 정확한 온도를 유지 합니다.
또한 온도 스위치
자동 시험기능은 접점작동 및 히스테리시스 계산치를 자동으로
알려주며, 새롭게 채택된 Auto Step기능은 제어실 내의 패널, DCS 화면상에서 현장 온도센서를
점검할때 아주 유용하게 사용됩니다 (온도변화율 특성상 센서를 점검하기 위하여는
장시간을 요하게 되며, 이때 대부분 2인 이상이 현장과 제어실에서
작업을 하여야함). RS-232C 통신기능 및 PC상에서
데이터를 분석하고 저장하기위한 JofraCal Calibration S/W도 제공합니다.
동시에 여러 센서를 자동으로 검,교정할 필요가 있으십니까?
소중한 시간을 보상해주는 다채널 스캐너 ASM 800 시리즈 및 DTI1000, DTI050 또는 ASC300 Multifunction Calibrator 와 JofraCal Software를 사용하여 전자동 온도 검,교정작업을 수행할 수 있습니다.
표준급의 정밀도가 필요하다면 외부표준센서 STS series (옵션)을 사용하시기 바랍니다.
한단계 차원을

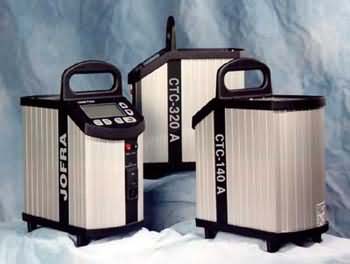

올린 Compact Series Dry Block Calibrator를 만나보시기 바랍니다.
▶
AUTO STEP 기능
▶ 컴팩트한 디자인 (초소형, 경량)
▶ 대형
LCD 화면
▶ 쾌속 히팅/쿨링시간
(320도
: 4분, 650도 :10분)
▶ 자동 온도스위치 점검기능
(Open/Close/Hysterisis)
▶ RS-232C,
CALIBRATION S/W
▶ Multi Hole Insert
|

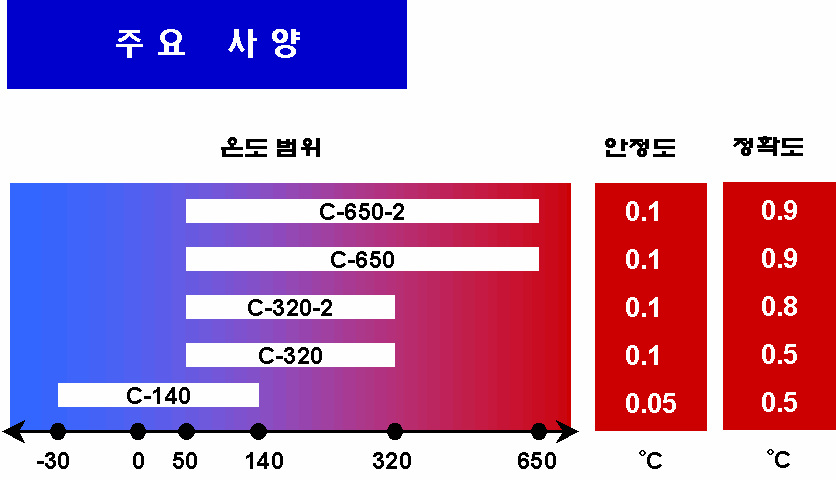

사 양 |
|
사양 |
|
단위 |
CTC-140A |
CTC-320A |
CTC-650A |
|
|
|
|
|
|
|
|
최저 온도 : |
|
℃
|
-17(@23℃)
|
33 |
33 |
|
최고 온도 : |
|
℃
|
140 |
320 |
650 |
|
웰 직경 : |
|
mm |
19 |
26 |
26 |
|
웰 깊이 : |
|
mm |
115 |
110 |
110 |
|
정확도 : |
|
℃
|
± 0.5 |
± 0.5 |
± 0.9 |
|
안정도 : |
|
℃
|
±0.05 |
± 0.1 |
± 0.1 |
|
최대 분해능 : |
|
℃
|
0.1 |
0.1 |
0.1 |
|
히팅 ~ Max : |
|
분 |
9 |
4 |
10 |
|
쿨링 ~100℃ : |
|
분 |
2 |
16 |
28 |
|
쿨링 100~0℃ : |
|
분 |
10 |
N.A. |
N.A. |
|
무게 : |
|
Kg |
6.5 |
5 |
6.5 |
|
공 통 사 양 |
|
자동스위치 시험 : |
|
Open, Close, Hysterisis |
|
램프 프로그램 : |
|
℃/분
|
0.1 ~ 9.9 |
|
Auto Step : |
|
|
9 스텝 |
|
전원 : |
|
|
230VAC / 60Hz |
|
사이즈 (WHD) : |
|
mm |
241 x 325 x 139 |
|
주변 허용온도 : |
|
℃
|
0 ~ 40 |
|
보관 허용온도 : |
|
℃
|
-20 ~ 60 |
|
습도 : |
|
% |
0 ~ 90 |
|
Protection Class : |
|
IP |
IP10 |
|
표준 악세사리 : |
|
1.
알미늄 가방
2. 전원 케이블
3. 인서트 6 mm
4. 인서트용 툴
5. 테스트 리드
6. 유저 매뉴얼
7. 시험 성적서 ( w / data ) |
|
|
|
|
|
