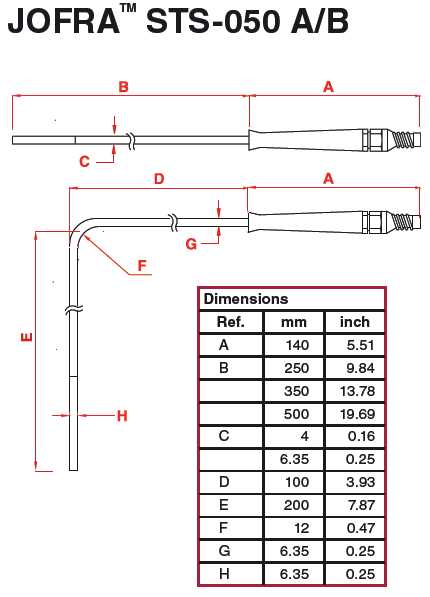

Jofra 사에서 생산되고 있는 표준급 온도센서로서 일자형 및 90도 앵글형이 있습니다.
Typical Accuracy 0.04도씨를 유지하는 고 정밀급 RTD 센서로서 -50 ~ +400 도씨 적용이 가능하며, DTI-050 Digital Temp. Indicator 제품군에 사용할 수 있는 Reference Sensor 입니다.
▶ 고 정밀도 (0.04 ~ 0.065°C typical accuracy)
▶ Hysteresis 0.01°C, Repeaterbility 0.005°C
▶ Insulation : 100Gohm @23°C, 70Mohm @650°C
|
사 양 (주변온도 23도씨 기준) |
|
|
|
|
|
온도 범위 : |
|
-50
~ +400도씨
|
|
Sensing Elem. : |
|
Type : Pt100
Nominal resistance@0°C : 100 Ω
Length : 22 mm
Temperature coefficient : α100=0.00385 1/°C
|
|
정확도 : |
|
-50 to 250°C : ±0.040°C excl. drift
-50 to 400°C : ±0.065°C excl. drift
Hysteresis @0°C : 0.01°C
Long term stability @0°C : typ. 0.014°C
Repeatability : 0.005°C
|
|
자체 발열 : |
|
0.06°C/mW
|
|
Termination : |
|
REDEL Goldplate |
|
응답 시간 : |
|
STS-050 A (4 mm): τ0.5 (50%) : 7 sec
STS-050 A (4 mm): τ0.9 (90%) : 17 sec
STS-050 B (6.35 mm): τ0.5 (50%) :11 sec
STS-050 B (6.35 mm): τ0.9 (90%) : 30 sec
Liquid in motion v=0.4m/s.
|
|
주변온도 : |
|
+70도씨 최대 |
|
|
|
|
|
|
|
