그림에 마우스를 올리시면 해당 제품에 대한 상세한 정보를 보실 수 있습니다.

mA Loop Calibrator

모델명

출력 (mA)

측정(mA)

정확도

측정(Volt)

비고

mAcal
사양서
(PDF)

0-24.000

0-24.000
Loop Power

0.05%

0-45Vdc

Auto-step
Root Sq (Flow)

334Plus
사양서
(PDF)

0-24.000
ALTEK
대응모델

0-52.000
 Loop Power

0.025%

-99.99 ~ +99.99Vdc

Diagnostic (Leak Ground Current)
240V rms protection (15sec)

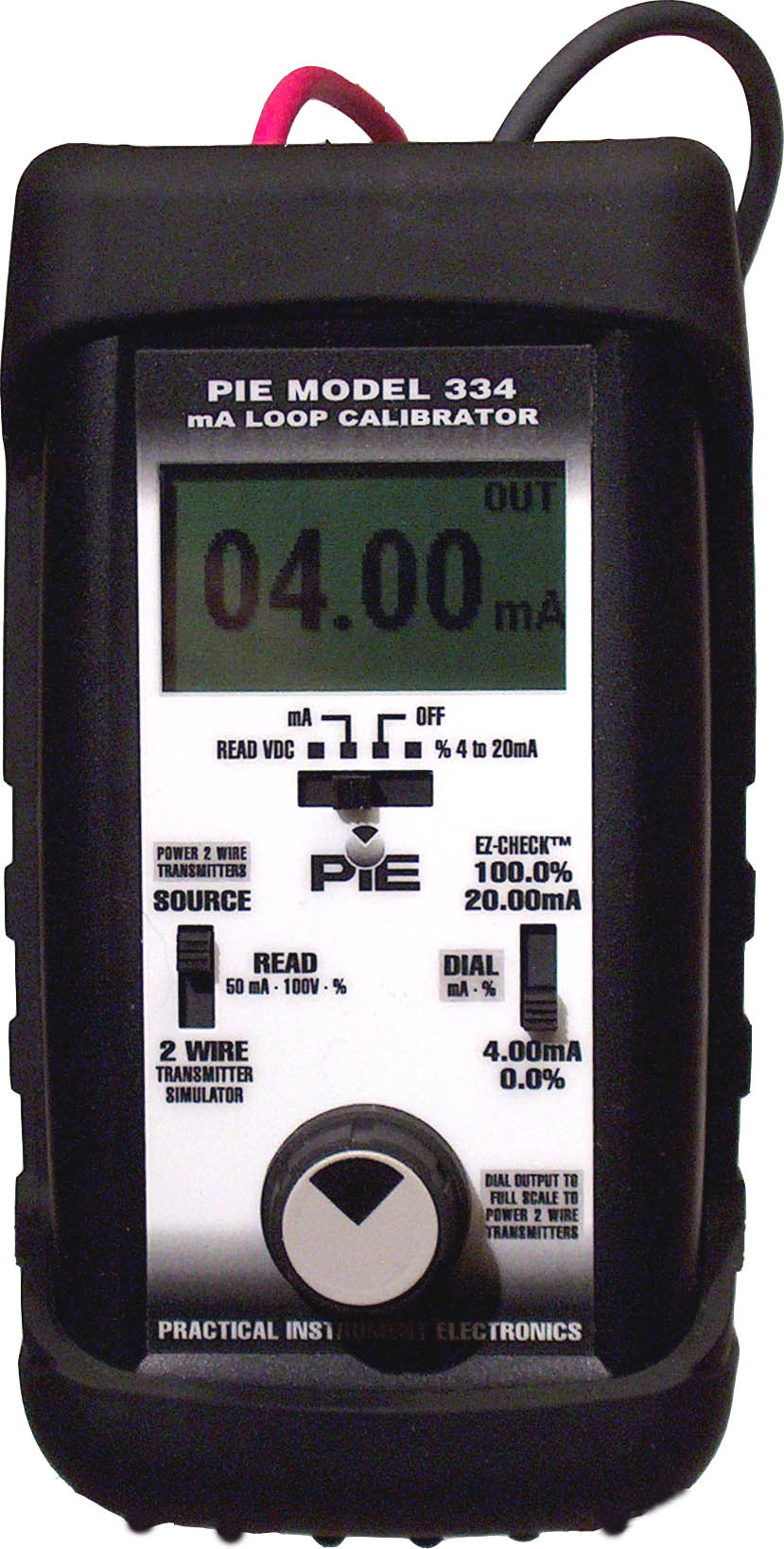

334
사양서
(PDF)

0-24.000
ALTEK
대응모델

0-24.000
Loop Power

0.025%

0-99.99Vdc

135Vrms protection

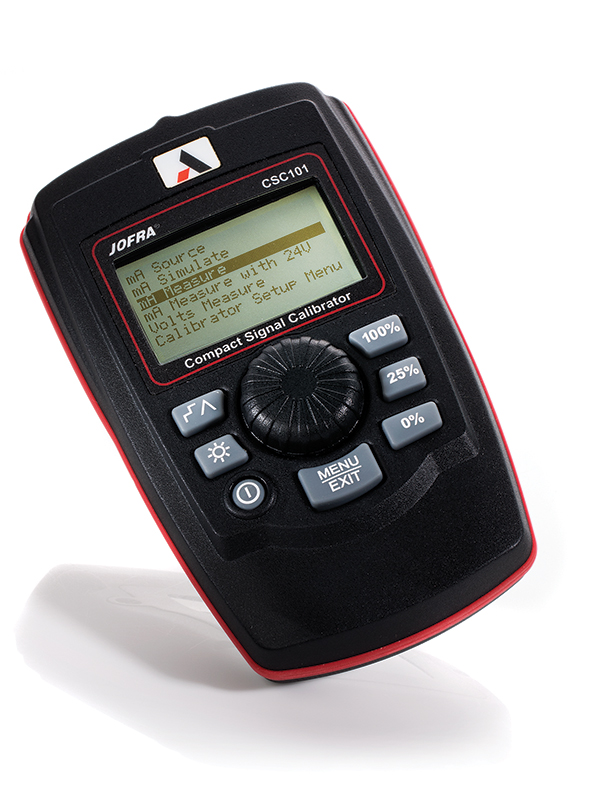

CSC101
사양서
(PDF)

0-24.000

0-24.000
Loop Power

0.05%

-99.99 ~ +99.99Vdc

단종, 대체모델 PIE334 Plus
Auto-step,Ramp,
HART

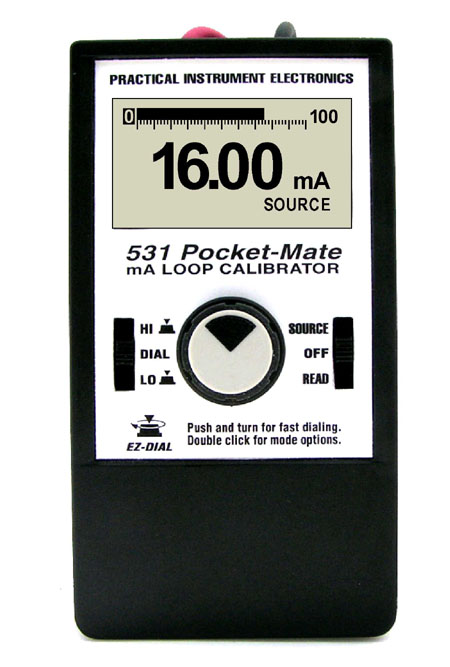

531
사양서
(PDF)

0-24.00
ALTEK
대응모델

0-24.00
Loop Power

0.05% Rdg

No

pocket size
(213 g)
EZ 3-step
HART
240Vac Isolation

출력범위

0-24 mA

입력범위

0-24 mA DC, 0~45V DC

mA정확도

0.05% FS

Volt정확도

1% FS

분해능

출력시 10μA, 입력시 1μA 또는 0.1V

온도특성변화

0.003% / ℃

최대부하

900 옴

루프전원

24V DC

Ramp기능

30-999초

Step간격

5, 10, 20, 25, 50, 100%중 선택

4-20mA

4 / 8 / 12 / 16 / 20mA

0-20mA

0 / 5 / 10 / 15 / 20mA

4-20mA Valve

3.8 / 4 / 4.2mA (Close), 12 mA, 19 / 20 / 21mA (Open)

4-20mA Flow

4 / 5 / 8 / 13 / 20mA

0-20mA Flow

0 / 1.2 /5 / 11.25 / 20mA

전원

AA 배터리 4개

크기 및 중량

174 x 66 x 26 mm , 40g

 악세사리

1) Instruction Manual (한글판포함),  2) Certificate w/data
3) Carrying Case, 4) Test Lead, 5) AA Battery 4 ea

옵션 악세사리

AC Adapter

입력

0.00 -60.00V (>1 M ohm) 0.000-24.000mA

출력

0.000-24.000mA (-25.00~125.00%)

정확도

mA : ±0.012%rdg+0.004mA

기타 기능

24Vdc Loop power (1200 ohm)
%, Auto Ramp, Auto Step, HART

표시 화면

Full 5 Digit graphical LCD

전 원

9V battery  40 Hours typical

악세사리

1) 9V battery
2) Instructions

옵션 악세사리

1) AC Adaptor
2) 휴대 가방

출력범위

0.000-24.000 mA

입력범위

0.000-24.000 mA DC, 0~30.000V DC

mA정확도

0.01% Reading±2μA

주변온도

-10 ~ +55도씨

분해능

1μA

보호회로

28mA, 240VAC

최대부하

1200옴 (950 옴 HART)

루프전원

24V DC±5%

Step간격

5~300sec, 5 steps

전원

6x AAA 배터리, AC Adaptor

크기 및 중량

150 x 90 x 30mm ,  300g

악세사리

1) Instruction Manual (한글판포함)
2) Certificate
3) Carrying Case
4) Test Lead

옵션 악세사리

1) Rechargeable battery
2) AC Adapter (Option)

입력

0.00-24.00mA

출력

0.00-24.00mA (-25.00~125.00%)

정확도

±0.05%rdg

기타 기능

24Vdc Loop power (1200 ohm)
%, Step, HART

표시 화면

Full 4 Digit graphical LCD

전 원

9V Alkaline 40 Hours typical

악세사리

1) 9V battery
2) Instructions

옵션 악세사리

AC Adaptor
휴대가방

입,출력 (전류)

0-220㎂: 10nA 분해능, 0-2.2mA: 0.1㎂분해능, 0-22mA : 1㎂ 분해능
최대출력부하:1100ohm@20mA, 22V
최대입력부하:16, 110, 1 kohm

입,출력 (전압)

0-220mV : 10㎶ 분해능, 0-2.2V    : 100㎶ 분해능, 0-22V     : 1mV  분해능
출력저항: >5ohm, 50mA
입력부하: 1Mohm

SINK(Tx SIM)

2W TX simulation-External excitation voltage : 3V min to 50V max.
The current sink levels are adjustable in the 3 ranges

출력 스텝

5개 고정 스텝: 4, 8, 12, 16 & 20mA
11개고정스텝: 0,1,2 ...10V
21개고정스텝: 0,1,2 .... 20 (I&V)
스텝기능은 수동으로 1스텝씩 진행시킬수도 있고 자동으로 속도, 머무는시간등을 지정하여 수행할 수 도 있다.

출력 램프

전류:  0-20,  4-20mA, 전압:  0-10,  0-20V
램프시간: 7초, 드웰시간:5초 ,수동재시작

출력 조정

Coarse Adj Knob 및 Fine Adj 용 Button

전원

9V 약 15시간 사용

주변 온도

-10 ~ 50도씨

정확도

0.05% Range (1048모델:0.02%)

표시 화면

4.5 Digit LCD

크기 및 무게

140 x 80 x 50 mm (280 g)

악세사리

1) 테스트 리드
2) 휴대 가방
3) Instruction manual

입,출력

T/C : J, K, T, E, R, S, N, B, L, U
RTD : Pt100, 200, 500, 1000,JIS
Ni120, Cu10, YSI400
-10.00 ~ 70.00 mV 및 0 ~ 4000.00옴

정확도

T/C : ±0.3℃±10㎶ (±0.6℃ 총에러)
RTD: ±0.1℃±0.075옴(±0.3℃ 총에러)
옴 : ±0.1옴

RTD IEX 범위

0.01 ~ 3 mA

RTD Freq.
응답성

10 mS - 모든 PULSED TX

전원

AA 밧데리 4개 ( 30시간사용 )

크기

7.5 x 4 x 1.5" (인치)

주변온도

-10 ~ 50 ℃

악세사리

Test Lead, Carrying Case, Battery,
Instruction manual, NIST Certificate　

옵션 악세사리

J,K,T,E 플러그 및 보상도선 키트

입,출력

T/C : B C E J K L N R S T U BP XK
RTD : Pt10, Pt50, Pt100, Pt200,Pt400, Pt500,Pt1000, Cu10, Cu50, Cu100, Ni120, Pt100JIS, YSI400
-10.000 ~ 75.000 mV 및 0 ~ 4000.0옴

정확도

upto 0.1 도씨

안정도

±0.003% of reading/°C outside of 23°C ±5°C

전원

4x AA 밧데리 ( approx. 20시간사용)

크기

235 x 57 x 97 mm

주변온도

-10 ~ 50 ℃

악세사리

1)Test Lead
2) Carrying Case  w/ shoulder strap
3) Instruction manual
4) traceable Certificate

옵션 악세사리

J,K,T,E 플러그 및 보상도선 키트

mV 입,출력범위

-10 ~ 75.000 mV (μV 분해능)

T/C 종류

J, K, T, E, R, S, B, L, U, C

정확도

±0.3도씨

주변온도

-10 ~ +55도씨

분해능

0.01도씨(입력), 0.1도씨(출력)

입력보호회로

fuseless, 240VAC

입,출력 임피던스

츨력≤ 1옴, 입력≥1메가옴

CJC Error

±0.05도씨/도씨-외부기온 23±5도씨

STD

ITS-90

전원

9V 배터리 1개,  또는 옵션AC Adaptor

크기

144.7 x 80 x 36.3 mm

중량

340g

 악세사리

1) Instruction Manual (한글판포함)
2) Certificate
3) Carrying Case
4) 9V Battery 1 ea

옵션 악세사리

Rechargeable battery & Adaptor

출력

J, K, T, E 및
-13.000 to +80.000 mV
Impedance :0 .2 Ω (200 nV/uA)
Source current : < 8 mA

측정

J, K, T, E 및 mV
Impedance : > 1 MΩ
Open T/C detection : < 1 uA for 300 ms
Open T/C Threshold : 10 kΩ nominal

정확도

mV: ±(0.008 % of mV + 0.006 mV)
Temp. : ±(0.008 % of mV setting + 0.006 mV)
               ± 0.1 °C (0.2 °F)

분해능

0.1 °C or 0.1 °F

Display

High contrast Graphical LCD, 90.7mm High

냉접점보상

±0.1 °C ( 0.2 °F )

냉 접점 보상효과

주변온도의 0.025도/도씨 변화

EZ-Check Button을 이용한 Hi, LO 기억치 점검기능

전원

9V 밧데리 (약 45시간 사용가능)

크기 및 중량

125.5 X 80 X 46.2 mm,  204그램

옵션 악세사리

J,K,T,E 플러그 및 보상도선 키트

출력 종류

mV : -13.000 - 80.000 mV
B: 594 – 1820°C (1101.2 – 3308.0°F)
E: -260 - 1000°C (-436.0 – 1832.0°F)
J: -210 – 1200°C (-346.0 – 2192.0 °F)
K: -245 - 1372°C (-409.0 – 2501.6°F)
N: -229 - 1300°C (-380.2 – 2372.0°F)
R: 24 - 1768°C (75.2 – 3214.4°F)
S: 21 - 1768°C (69.8 – 3214.4°F)
T: -251 - 400°C (-419.8 – 752.0°F)

Cold Junction Uncertainty

 ±0.25°C (0.5°F)

정확도

±(0.015% of mV Setting + 0.009 mV)

분해능

1°C,°F

온도 안정도

±0.005mV/°C Ambient

주변 온도

-25 to 60 °C (-10 to 140 °F)

표시창

High contrast graphic liquid crystal display with 0.357” (9.07 mm) high digits

전원

9VDC 배터리 (약 45시간 사용가능)

크기 및 중량

(125.5 X 80 X 46.2 mm),  204그램

입,출력 종류

Pt100, Ni110, Ni120, Cu 10, 0.00 - 410.00옴

측정

0.5mA의 여기전류를 공급함

정확도

0.25도씨

분해능

0.1도씨, 0.01옴

온도 안정도

±0.01 % of span in Ω/°C ambient

주변 온도

25 to 60 °C (-10 to 140 °F)

표시창

 High contrast graphic liquid crystal display with 0.357” (9.07 mm) high digits

전원

9VDC 배터리 (약 45시간 사용가능)

크기 및 무게

(125.5 X 80 X 46.2 mm) mm, 258 그램

종류

Pt100 (DIN)
Pt100 (US Lab)
Ni120 (Pure)
Ni1000 (Bristol 7 NA)
0.01 - 2600.00옴

출력

0.01 - 2600.00옴

측정

600㎂ ~ 1.5mA의 여기전류를 공급함

정확도

0.05도씨

분해능

0.01도씨, 0.01옴

온도 안정도

16 ppm

NMRR

100dB  50/60Hz

표시창

 Graphical LCD

전원

Ni-Cd 충전밧데리 (약 30시간 사용가능)

크기 및 무게

157 x 90 x 45 mm, 550 그램

입력 :

0 - 24.000mA (Max load 1000 ohm)
0 - 200.00mV
0 - 28.000V

출력 :

0 - 24.000mA (-25.00~125.00%)
0 - 200.00mV
0 - 20.000V

정확도 :

mA: ±0.015% of reading ±2 µA
mV: ±0.015% of reading ±2 mV
Volts: ±0.02% of reading ±20 µV

기타 기능:

24Vdc Loop power
%,Auto Step,HART

표시 화면 :

Full 5 Digit graphical dual line LCD

전 원 :

9V Alkaline 20 Hours typical

악세사리 :

1) 9V battery
2) Instructions
3) NIST Certificate
4) Soft Carrying case
5) Shoulder Strap

입력

0.000 -24.000V (>1 M ohm)
24.01-30.00V
0.000-24.000mA

출력

1.000 - 5.000V direct calibration
0.000 - 24.000V (<0.3 ohm)
0.000-24.000mA (-25.00~125.00%)

정확도

V : ±0.012%rdg+0.004V
mA : ±0.012%rdg+0.002mA

기타 기능

24Vdc Loop power (1200 ohm)
%,Auto Ramp,Auto Step,HART

표시 화면

Full 5 Digit graphical LCD

전 원

9V Alkaline 40 Hours typical

악세사리

1) 9V battery
2) Instructions
3) NIST Certificate

 옵션 악세사리

1) AC Adaptor
2) 휴대 가방

출력범위

0-24.000 mA,  0-52.000mA
0-24.000Vdc

입력범위

0-24.000 mA,  0-52.000mA
0-30.00 Vdc (4x over range)

mA정확도

≤ ± (0.025 % of reading + 0.004 mA)

Volt정확도

≤ ± (0.1 % of reading ±0.1 V)

분해능

1μA 또는 0.001V (read 0.01V)

온도특성변화

≤ ± 50 ppm/°C of range

최대부하

1200 Ω at 20 mA/800 Ω at 50 mA

루프전원

2-90V DC

Ramp기능

0-900초

Step간격

5-900초,   2-16 steps

주변온도

-20 ~ 60도씨

Display

Graphic LCD with 0.45” (11.4 mm) high digits

전원

9V 배터리 1개

 악세사리

1) Instruction Manual
2) Certificate NIST traceable
3) 9V Battery 1 ea

옵션 악세사리

1) Carrying Case
2) AC Adapter

입력

0 - 5V (0.0001V분해능)
5 - 25V (0.001V분해능)
0 - 25mA (0.001mA분해능)
25 - 125mA(0.01mA분해능)

출력

0 - 21V (0.001V분해능)
0 - 50mA (0.001mA분해능)

정확도

V : 0.0004V±0.01%rdg
mA : 0.002mA±0.01% rdg

기타 기능

%,Flow,Ramp

표시 화면

4 Digit LCD

크기 및 무게

157 x 90 x 33 mm,  550 그램

악세사리

테스트 리드
충전기(차저) 약 9시간사용
휴대 가방
Instruction

입,출력(전류)

0-220㎂: 10nA 분해능, 0-2.2mA: 0.1㎂분해능, 0-22mA : 1㎂ 분해능
최대출력부하:1100ohm@20mA, 22V
최대입력부하:16, 110, 1 kohm

입,출력(전압)

0-220mV : 10㎶ 분해능, 0-2.2V    : 100㎶ 분해능, 0-22V     : 1mV  분해능
출력저항: >5ohm, 50mA
입력부하: 1Mohm

SINK(TX SIM)

2W TX simulation-External excitation voltage : 3V min to 50V max.
The current sink levels are adjustable in the 3 ranges

출력 스텝

5개 고정 스텝: 4, 8, 12, 16 & 20mA
11개고정스텝: 0,1,2 ...10V
21개고정스텝: 0,1,2 .... 20 (I&V)
스텝기능은 수동으로 1스텝씩 진행시킬수도 있고 자동으로 속도,
머무는시간등을 지정하여 수행할수도 있다.

출력 램프

전류: 0-20, 4-20mA, 전압:0-10, 0-20V
램프시간: 7초, 드웰시간:5초 ,수동재시작

출력 조정

Coarse Adj Knob 및 Fine Adj 용 Button

전원

9V 약 15시간 사용

주변 온도

-10 ~ 50도씨

정확도

0.05% Range (1048모델:0.02%)

표시 화면

4.5 Digit LCD

크기  및  무게

140 x 80 x 50 mm,  280 g

악세사리

1) 테스트 리드  2) 휴대 가방  3) Instruction manual

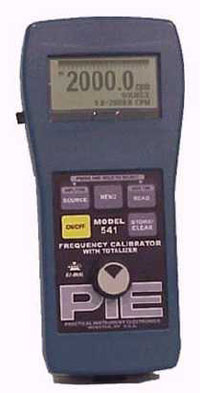

입, 출력 :

1 CPH< CPH Range < 20000 CPH
0.1CPM (0.0167Hz)< CPM Range < 2000.0 CPM (33.33Hz)
0.01Hz < Hz < 200.00Hz
0.1Hz < Hz Range < 2000.0Hz
0.001KHz < KHz Range < 20.000KHz
Totalize inputs/outputs from 1 to 99999 counts in 0.1 minutes to 100.0 minutes

정확도 :

0.005% Range

상승 시간 :

< 0.0001% of output Vpk per Second

출력 전압 :

100 mV - 12.0 V p-p

입력 임피던스 :

>1 Meg Ω + 100pF

출력 임피던스 :

25옴

최대 입력 전압 :

120 V p-p

전원 :

9V Alkaline밧데리 1개(약40시간)

크기  및  무게:

177.8 x 83.8 x 56.1 mm,  340그램

악세사리 :

1) Instruction
2) Manufacturer's NIST Traceable Certificates

악세사리 (옵션) :

1) 휴대 가방
2) BNC Jack : 541 BNC
3) NIST Traceable Certificates with data

입력

압력 : 0~10"W to 10,000Psi (refer to following table)
T/C : J, K, T, E, R, S, N, B, L, U, XK, BP-10~75mV
RTD : Pt385 (10, 25, 50, 100, 200, 500, 1000 옴)
         Pt392, JIS, Ni120, Cu10,50,100, YSI 400
Ohm : 0 ~ 400.00,  400.0 ~ 4000.0옴
mA : 0 ~ 24.000 mA (Up to 1000 Ohm Load)
Volt : 0~30.000Vdc(Read)
Freq : 2.0 ~1000.0 CPM/ Hz, 1.0 ~10.0KHz
Loop Power : 24Vdc

출력

T/C : J, K, T, E, R, S, N, B, L, U, XK, BP-10~75mV
RTD : Pt385 (10, 25, 50, 100, 200, 500, 1000 옴)
         Pt392, JIS, Ni120, Cu10,50,100, YSI400
Ohm : 0 ~ 400.00,  400.0 ~ 4000.0옴
mA : 0 ~ 24.000 mA (Up to 1000 Ohm Load)
Volt : 0 ~ 20.000V
Freq : 2.0 ~1000.0 CPM/Hz, 1.0 ~10.0KHz

정확도

T/C : refer to specification up to 0.04 도씨, RTD : refer to specification
Ohm : ±0.025 rdg, 압력: ±0.05% or 0.01%, mA/Volt : ±0.015%Rdg

RTD Freq

<=50 mS Pulsed XMTR's

주변 온도

-10 ~ 50도씨

루프전원

AA 밧데리 4개

크기

235 x 53 x 95mm LHW,  510그램

악세사리

1) 테스트 리드  2) 휴대 가방  3) Operating Instructions
4) Manufacturer's NIST Certificate  5) 4 x AA Batteries

Option

1) Rechargeable Battery Pack  2) Pressure Module  3) T/C Lead Kit

입 력

압력 : 0~200"W, 0~30, 300, 3000Psi
T/C : J, K, T, E, R, S, N, B, L, U, -10~70mV
RTD : Pt385 (100, 200, 500, 1000 옴),  Pt392, JIS, Ni120, Cu10, YSI 400
Ohm : 0 ~ 400.00,  400.0 ~ 4000.0옴
mA : 0 ~ 24.000 mA (Up to 1000 Ohm Load)
Volt : 0 ~ 20.000V,  0~250VDC /VAC
Freq : 0 ~1000.0 CPM/ Hz, 0 ~10.00KHz
Continuity : 10옴 이하일 때 Audio Tone

출 력

T/C : J, K, T, E, R, S, N, B, L, U, -10~70mV
RTD : Pt385 (100, 200, 500, 1000 옴),  Pt392, JIS, Ni120, Cu10, YSI400
Ohm : 0 ~ 400.00,  400.0 ~ 4000.0옴
mA : 0 ~ 24.000 mA (Up to 1000 Ohm Load)
Volt : 0 ~ 20.000V
Freq : 0 ~1000.0 CPM/Hz, 0 ~10.00KHz

정확도

T/C : ±0.6 도씨 Total Error, RTD : ±0.3 도씨 Total Error, Ohm : ±0.1 옴
압력: ±0.05% Reading±2LSD, mA/Volt : ±0.015% Reading±2LSD

RTD IEX

0.01 ~ 3 mA

RTD Freq

10 mS - Cover All Pulsed XMTR's

주변 온도

-10 ~ 50도씨

루프전원

AA 밧데리 4개 (약 25 시간 사용)

크기

7.5" x 4" x 1.5"

악세사리

1) 테스트 리드  2) 휴대 가방  3) Operating Instructions
4) Manufacturer's NIST Certificate  5) 4x AA Batteries

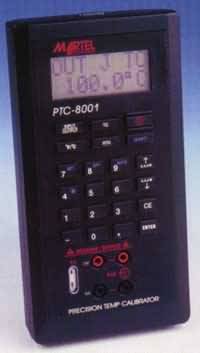

입 력

0-40, 400mV 4,40V (1 ㎶ ~ 1㎷분해능)
0-40, 400mA (1㎂ ~ 10㎂ 분해능)
0-400, 4000, 40000옴 (0.01 ~ 1옴 분해능)
J, K, T, E, R, S, B, N ( 0.2 ~ 5.0도씨 확도)
Pt100 DIN ( 0.3도씨 확도,여자전류: 200~2000㎂)
Cold Junction : 0.2도씨 (23도씨 기준)

출 력

-10 - 40mV (1㎶분해능), -100 - 400mV (10㎶ 분해능)
-2 - 10V (1mV 분해능)
0 - 20mA (1㎂ 분해능, TX Sim : 4mA 분해능) 900옴
0 - 400옴 (0.01옴 분해능)
J, K, T, E, R, S, B, N ( 0.2 ~ 5.0도씨 확도)
Pt100 DIN ( 0.3도씨 확도,여자전류: 200~2000㎂)

표 시

LCD dot matrix 1 linex20 Char Alphanumeric

전 원

Ni-Cd밧데리 (약 6~8시간 사용, 14시간 충전)

크 기 및  무게

273 x 248 x 178mm,  4.5킬로그램

악세사리

1) 테스트 리드
2) 휴대 가방
3) Operating Instructions
4) Manufacturer's Certificate of Conformance

입 력

0 - 120mV, 0 - 120V
0 - 52 mA
J, K, T, E, N, R, S, B, N, U, L T/C
Pt100, Ni100, Ni120, Cu10
0 - 390옴
2 Wire Transmitter Simulator

출 력

-10 - 120mV
0 - 24 mA
J, K, T, E, N, R, S, B, N, U, L T/C
Pt100, Ni100, Ni120, Cu10
0 - 390옴
2 Wire Transmitter Simulator

전 원

AA 밧데리 4개

크 기 및 무게

4.7 x 8.0 x 1.3" ,  700그램

악세사리

1) Test Lead set
2) Terminal Block Module
3) Carrying case
4) Operating Instructions

압력 범위

APC010C : Vac ~  0.7000 Kg/Cm²

APC030C : Vac ~  2.0000 Kg/Cm²

APC200C : Vac ~  15.0000 Kg/Cm²

신호 입력 범위

 0~24mA

정확도

0.04%  Rdg + 0.01% FS (APC010C : 0.05% FS)

Eng'g Unit (17종)

psi, Bar, mBar, kPa, Kgf/Cm2,  cmH²O@4°C, cmH²O@20°C, mH²O@4°C, mH²O@20°C, mmHg@0°C,  inH²O@4°C, inH²O@20°C, inH²O@60°F, inHg@0°C, ftH²O@20°C, ftH²O@20°C, ftH²O@60°F

표시 화면

5 digit LCD, Dual line plus icon

전원

9V 바테리

크기

188 x350 x 560mm,  5.5 Kg

Communication

RS 232C, ASCII mode

사용 주변 온도

0 ~ 50 도씨

표준 악세사리

1) Test Leads
2) Aluminum Carrying Case
3) 9 V Battery
4) User Manual
5) Adapter 1/4"NPT (from 1/8" female NPT)
                 1/4"BSP (from 1/8" female NPT)
6) Hose (0.6m 1/4BSP & NTP female)
7) Quick connector between indicator & pump
8) 1 roll of teflon tape
9) Certificate (Int'l Standards)

압력 범위

APC200C : Vac(-0.7Kg/Cm² ) ~  15.0000 Kg/Cm²

APC500C : Vac(-0.8Kg/Cm² ) ~  35.000 Kg/Cm²

신호 입력 범위

 0~24mA

정확도

0.04%  Rdg + 0.01% FS

Eng'g Unit(17종)

psi, Bar, mBar, kPa, Kgf/Cm2,  cmH²O@4°C, cmH²O@20°C, mH²O@4°C, mH²O@20°C, mmHg@0°C,  inH²O@4°C, inH²O@20°C, inH²O@60°F, inHg@0°C, ftH²O@20°C, ftH²O@20°C, ftH²O@60°F

표시 화면

5 digit LCD, Dual line plus icon

전원

9V 배터리

크기

188 x350 x 560mm,  5.5 Kg

Communication

RS 232C, ASCII mode

사용 주변 온도

0 ~ 50 도씨

표준 악세사리

1) Test Leads
2) Aluminum Carrying Case
3) 9 V Battery
4) User Manual
5) Adapter 1/4"NPT (from 1/8" female NPT)
                    1/4"BSP (from 1/8" female NPT)
6) Hose (1m 1/4BSP & NTP female)
7) Quick connector between indicator & pump
8) 1 roll of teflon tape
9) Certificate (Int'l Standards)

압력 범위

APC500C : 0 Kg/Cm² ~ 35.000 Kg/Cm²

APC01KG : 0 Kg/Cm² ~ 70.000 Kg/Cm²

APC03KG : 0 Kg/Cm² ~ 200.00 Kg/Cm²

APC05KG : 0 Kg/Cm² ~ 350.00 Kg/Cm²

신호 입력 범위

 0~24mA

정확도

0.04%  Rdg + 0.01% FS

Eng'g Unit

psi, Bar, mBar, kPa, Kgf/Cm2,  cmH²O@4°C, cmH²O@20°C, mH²O@4°C, mH²O@20°C, mmHg@0°C,  inH²O@4°C, inH²O@20°C, inH²O@60°F, inHg@0°C, ftH²O@20°C, ftH²O@20°C, ftH²O@60°F

표시 화면

5 digit LCD, Dual line plus icon

전원

9V 바테리

크기

188 x350 x 560mm,  5.5 Kg

Communication

RS 232C, ASCII mode

사용 주변 온도

0 ~ 50 도씨

표준 악세사리

1) Test Leads
2) Aluminum Carrying Case
3) 9 V Battery
4) User Manual
5) Adapter 1/4"NPT (from 1/8" female NPT)
                    1/4"BSP (from 1/8" female NPT)
6) Hose (0.5m 1/4BSP & NTP female)
7) 1 roll of teflon tape
8) Certificate (Int'l Standards)

압력 범위

APC500C : 0 Kg/Cm² ~ 35.000 Kg/Cm²

APC01KG : 0 Kg/Cm² ~ 70.000 Kg/Cm²

APC03KG : 0 Kg/Cm² ~ 200.00 Kg/Cm²

APC05KG : 0 Kg/Cm² ~ 350.00 Kg/Cm²

신호 입력 범위

 0~24mA

정확도

0.04%  Rdg + 0.01% FS

Eng'g Unit

psi, Bar, mBar, kPa, Kgf/Cm2,  cmH²O@4°C, cmH²O@20°C, mH²O@4°C, mH²O@20°C, mmHg@0°C,  inH²O@4°C, inH²O@20°C, inH²O@60°F, inHg@0°C, ftH²O@20°C, ftH²O@20°C, ftH²O@60°F

표시 화면

5 digit LCD, Dual line plus icon

전원

9V 바테리

크기

188 x350 x 560mm,  5.5 Kg

Communication

RS 232C, ASCII mode

사용 주변 온도

0 ~ 50 도씨

표준 악세사리

1) Test Leads
2) Aluminum Carrying Case
3) 9 V Battery
4) User Manual
5) Adapter 1/4"NPT (from 1/8" female NPT)
                 1/4"BSP (from 1/8" female NPT)
                  2 x 1/4" NPT female
6) 10 x 1/4" bonded seal with 6mm Allen Key
7) 1 roll of teflon tape
8) Certificate (Int'l Standards)

압력 범위

APC01KG : 0 Kg/Cm² ~ 70.000 Kg/Cm²

APC03KG : 0 Kg/Cm² ~ 200.00 Kg/Cm²

APC05KG : 0 Kg/Cm² ~ 350.00 Kg/Cm²

APC10KG : 0 Kg/Cm² ~ 700.00 Kg/Cm²

신호 입력 범위

 0~24mA

정확도

0.04%  Rdg + 0.01% FS

Eng'g Unit

psi, Bar, mBar, kPa, Kgf/Cm2,  cmH²O@4°C, cmH²O@20°C, mH²O@4°C, mH²O@20°C, mmHg@0°C,  inH²O@4°C, inH²O@20°C, inH²O@60°F, inHg@0°C, ftH²O@20°C, ftH²O@20°C, ftH²O@60°F

표시 화면

5 digit LCD, Dual line plus icon

전원

9V 바테리

크기

188 x350 x 560mm,  5.5 Kg

Communication

RS 232C, ASCII mode

사용 주변 온도

0 ~ 50 도씨

표준 악세사리

1) Test Leads
2) Aluminum Carrying Case
3) 9 V Battery
4) User Manual
5) Adapter 1/4"NPT (from 1/8" female NPT)
                 1/4"BSP (from 1/8" female NPT)
                  2 x 1/4" NPT female
6) 10 x 1/4" bonded seal with 6mm Allen Key
7) 1 roll of teflon tape
8) Certificate (Int'l Standards)

압력 범위

APC500C : 0 Kg/Cm² ~ 35.0000 Kg/Cm²

APC01KG : 0 Kg/Cm² ~ 70.000 Kg/Cm²

APC03KG : 0 Kg/Cm² ~ 200.00 Kg/Cm²

APC05KG : 0 Kg/Cm² ~ 350.00 Kg/Cm²

APC10KG : 0 Kg/Cm² ~ 700.00 Kg/Cm²

신호 입력 범위

 0~24mA

정확도

0.04%  Rdg + 0.01% FS

Eng'g Unit

psi, Bar, mBar, kPa, Kgf/Cm2,  cmH²O@4°C, cmH²O@20°C, mH²O@4°C, mH²O@20°C, mmHg@0°C,  inH²O@4°C, inH²O@20°C, inH²O@60°F, inHg@0°C, ftH²O@20°C, ftH²O@20°C, ftH²O@60°F

표시 화면

5 digit LCD, Dual line plus icon

전원

9V 바테리

크기

188 x350 x 560mm,  5.5 Kg

Communication

RS 232C, ASCII mode

사용 주변 온도

0 ~ 50 도씨

표준 악세사리

1) Test Leads
2) Aluminum Carrying Case
3) 9 V Battery
4) User Manual
5) Adapter 1/4"NPT (from 1/8" female NPT)
                 1/4"BSP (from 1/8" female NPT)
                  2 x 1/4" NPT female
6) 10 x 1/4" bonded seal with 6mm Allen Key
7) 1 roll of teflon tape
8) Certificate (Int'l Standards)

입, 출력
압력 범위

-0.85 ~ 2,7,10 Kg/Cm2

-0.85 ~ 2, 20 PSI

전기신호
입력 범위

 0~200.00mA, 5옴임피던스

정확도

0.05% FS

표시 화면

7 Segment LCD

전원

Ni-Cd 충전 바테리

크기

273 x248 x 178 mm, 3Kg

사용 주변 온도

0 ~ 40 도씨

표준 악세사리

1) Test Leads
2) Carrying Case
3) Battery Charger
4) Instruction Manual
5) Hose & Adapter
6) Certificate (Int'l Standards)

압력 범위

35.00, 70.00, 140.00, 200.00, 350.0, 600.0 Kg/Cm2
 옵션으로 1개의 압력모듈 (20mBar ~ 600Bar) 추가지정가능 - 독립된 2압력범위 사용

정확도 (압력)

+/- 0.1% FS

압력단위 (표준)

psi, kPa,Kg/Cm2,Bar,Atm

압력 overload

+15% FS  Audiable Alarm

Over Pressure (Max)

2 x Pressure Range

전기신호
입력 범위

+/- 199.99 mA,
+0.05% Rdg+1LSD
Continuity Test

루프 전원

24VDC Isolated

표시 화면

7 segment LCD display , 4.5digit

전원

Ni-Cd 바테리
8 Hours with 20mA Load
25 Hours at no Loads

크기

273 x 248 x 127mm WDH, 3Kg

표준 악세사리

1) 테스트 리드
2) AC 전원 코드
3) Instruction manual

압력 범위

0 ~ 0.71 및 0 ~ 140 Kg/Cm2

전기신호
입력 범위

0 ~ 50 mA

0 ~ 50 V

정확도

0.025% Reading

표시 화면

LCD, 2열

전원

9V 바테리

크기

5.2 x 10.8 x 18.7 Cm

사용 주변 온도

0 ~ 50 도씨

방폭 인증

UL-CL1,Gr C,D, T3C
Cenelec- EEx ib IIB T4. CE Mark

표준 악세사리

1) Test Leads
2) Carrying Case
3) 9 V Battery
4) Instruction Manual
5) Certificate (Int'l Standards)

압력 범위

CPS-10  : 0 ~  0.700 Kg/Cm2

CPS-30  : 0 ~  2.000 Kg/Cm2

CPS-200: 0 ~14.00   Kg/Cm2

전기신호
입력 범위

0~50.00 mA

정확도

0.05% FS+1 LSD

표시 화면

LCD

전원

9V 바테리 2개

크기

395 x310 x 140mm, 3 킬로그램

사용 주변 온도

0 ~ 50 도씨

표준 악세사리

1) Test Leads
2) Carrying Case
3) 9 V Battery
4) Instruction Manual
5) Certificate (Int'l Standards)

압력 범위

Gauge: 0~0.14, 0.3, 1, 2,7 Kg/Cm2
Isolate:0~1,2,7,17,35,70 Kg/Cm2

Diff. : 0~0.3, 2, 7 Kg/Cm2

Abs.: 0~1, 2, 7  Kg/Cm2

전기신호
입력 범위

0~24.00 mA

0~10VDC

정확도

0.05% FS+1 LSD

표시 화면

LCD  2열, 16자

전원

AA 바테리 4개

크기

21.5 x 11.0 x 5.8 mm, 1 킬로그램

사용 주변 온도

0 ~ 50 도씨

방폭 인증

CL1,D1,Gr.A,B,C,D, CE Mark

표준 악세사리

1) Carrying Case
2) AA Battery
3) Instruction Manual
4) Certificate (Int'l Standards)

입력

0.00 - 24.00mA, 0 - 99.99VDC

출력

0.000-24.000mA (-25.00~125.00%)

정확도

mA : ±0.025%±1/2LSD

기타 기능

24Vdc Loop power (1200 ohm)

표시 화면

High contrast graphical crystal display (10.5mm High)

전 원

4 AA battery , 70 Hours typical
20mA to 1200 ohm load : 15 Hours nominal

악세사리

1) 4 AA battery
2) Instructions

 옵션 악세사리

1) AC Adaptor

입력

0.00 - 52.00mA,  ±99.99VDC

출력

0.000-24.000mA (-25.00~125.00%)

정확도

mA : ±0.025%±1/2LSD

기타 기능

24Vdc Loop power (1200 ohm)

표시 화면

High contrast graphical crystal display (10.5mm High)

전 원

4 AA battery , 70 Hours typical
20mA to 1200 ohm load : 15 Hours nominal

악세사리

1) 4 AA battery
2) Instructions

 옵션 악세사리

1) AC Adaptor

입력

압력 : 30 psi ~10,000Psi (refer to table)
T/C : J,K,T,E,R,S,N,B,L,U.XK,BP,C
RTD : Pt10, 50, 100, 200,400, 500, 1000
           Cu10, 50, 100  Ni120,  YSI 400
Ohm : 0 ~ 400.00,  400.0 ~ 4000.0옴
mA : 0 ~ 24.000 mA
Volt : 0~30.000Vdc(Read),
Freq : 2.0 ~1000.0 CPM, 1.0 ~10.0KHz
Loop Power : 24Vdc

출력

T/C : J,K,T,E,R,S,N,B,L,U.XK,BP,C
RTD : Pt10, 50, 100, 200,400, 500, 1000 / P50, 100,
           M10, 50, 100  / H100, 120, P100JIS / YSI 400
Ohm : 0 ~ 400.00,  400.0 ~ 4000.0옴
mA : 0 ~ 24.000 mA (Up to 1000 Ohm Load)
Volt : 0 ~ 20.000V
Freq : 2.0 ~1000.0 CPM, 1.0 ~10.0KHz

Display

2.8", 320 x 240 pixels, TFT Color, 2.5 reading/sec

정확도

Refer to Specification

주변 온도

-10 ~ 50도씨

전원

AA 밧데리 6개,   13~ 30 hours

크기

220 x 55 x 96mm LHW,  584그램 incl. battery

악세사리

1) 2 x 테스트 리드
2) Handy Soft case
3) Electronic Manual (USB)
4) Manufacturer's Certificate
5) 6 x AA Batteries

Option

1) Rechargeable Battery Pack
2) Pressure Module
3) T/C Lead Kit
