플랜트 현장에 설치된 각종 현장계기류의 자산관리 (Asset Management, ,Instrument Management 또는 Field Instrument Management ) 차원에서 HART digital 통신을 적용하여, 과학적이고 예측가능한 현장계기 유지보수관리를 하는게 보편적 입니다.
conventional 4-20mA 계장신호라인에서 HART digital signal을 추출하기 위하여 적용하는게 HART Connection System (HART Multiplexer라고도 함)입니다.

기존플랜트에 쉽게 추가로 적용할 수 있으며, 이를 설치함으로써 현장계기로부터 보다많은 정보를 획득할 수 있어, 프로세스 운전 및 생산성제고 뿐만 아니라, 체계적인 유지보수관리가 가능 합니다.

SIL3 5700 HART Connection System을 구축하게 되면, 중앙제어실에서 원격으로 현장계기들의 이력(history database), 현재 상태 (status), Adjustment, configuration, diagnostic 등을 할 수 있게 되며, 자산관리시스템 (Instrument Management System, 또는 AMS : Asset Management System) Software 와 같이 사용되어 손쉽게 현장계장관련기기군의 관리를 할 수 있으며, freeware (예 PACTware) 도 나와있어 적용하는 플랜트가 느는 추세입니다.

SIL3 certified 5700 HART Connection System은 중앙제어실에서 프로세스 현장에 설치된 HART 통신가능한 스마트 필드계기류 (smart field devices) 들과 통신을 하여Diagnostic, Configuration, Adjustment 등을 수행할수 있도록 연결해주는 HART Multiplexer H/W 입니다.

기존 4-20mA 시스템의 system cabinet, marshalling rack에 HART신호를 분기할 수 있는 connection system을 설치하여, DCS 운전에 영향을 주지 않고, HART신호만을 추출 이를 상위 자산관리 시스템으로 보내기위한 하드웨어 로서 다음에 개략적인 구축방법에 대한 블록도를 보입니다.

5700 HART blockdiagram

      ▶ 256 points/ module, Max 63 modules / network , 16,128 points max/ 5700 mux networkPC(Conerstone S/W)
      ▶ SIL3 (Systemic Capability - pending) , HART Field device input Revision 5 to 7
      ▶ Zone 2 installation, Field Loop Operation (ATEX, IECEx)
      ▶ FDT based software package, DTM devices support
      ▶ 256 Channel modularity , 3-port Isolation
      ▶ Compact, Modular 설계로 유연한 확장성

5700 HART Multiplexer 와 HART digital 신호를 분기하기위한 Connection Board 는 현장요구사항에 따라 일반지역용, 위험지역용 또는 혼재 방식으로 설치할 수가 있어 Cabinet design 시 유연성을 발휘하며, Terminal Block 설치공간이면 설치할 수가 있습니다.
설치방법으로는 :
1) 위험지역 예시
5700 schmatic diagram

2) 일반지역 예시
5700 schmatic diagram safe area

INSTRUMENT MANAGEMENT용 SOFTWARE

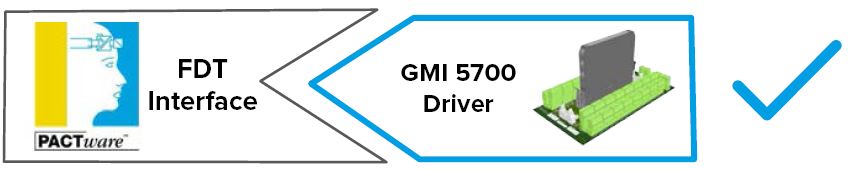

FDT / DTM based software와 호환되며, -DD based software용 driver는 계속 개발되고 있습니다.
5700 communication driver

보다 자세한 협의가 필요하시면 이 분야에서 오랜기간 경험을 쌓은 티엠솔루션(주)와 협의 해 주시기 바랍니다.
전화는 02-2025-4280 이며, 이메일은 sales@tmsolutions.co.kr 입니다.
감사 합니다. 오늘도 보람찬 하루 되십시오.
