HART Alarm Monitor Switch

SPA (Site Programmable HART Loop Monitor and Alarm)는 현장에 Smart HART protocol을 지원하는 현장계기류들 예를 들면

1) Smart Temperature, Pressure, Level, and Flow Transmitters
2) Smart Multivariable Transmitters
3) Smart Valves and Positioners
등을 사용할 경우 유용하게 적용할 수 있는 알람모니터 스위치 (Alarm Monitor Switch) 입니다.

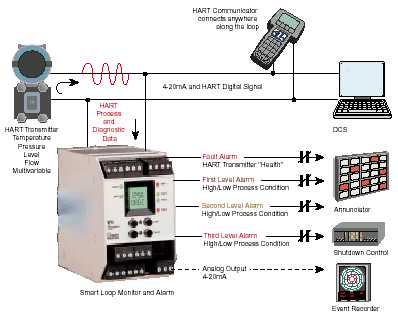

다음그림에 나타낸 것처럼, 기존의 와이어링에 병열로 연결하여 HART variable 1,2,3,4 치를 읽어 이를 이용하여 최대 4개의 알람접점 및 1개의 AO (4-20mA) 출력을 내보낼 수 있습니다
. SPA HART application diagram

만약 현장에 생산성과 직결되는 현장계기류들의 정확한 동작상태 (현재 전송되는 신호가 정상적인 PV치 인지 아니면 현장계기류가 고장나서 신호를 보내고 있는지 점검기능 - HART Transmitter/valve watchdog) 와 루프를 감시하여야 한다면 SPA-HART가 도와드립니다.

병열로 연결되므로 기존 와이어링을 수정할필요가 없고, 루프에 버든도 주지 않으므로 손쉽게 설치, 운전이 가능합니다.
범용전원시스템을 채택하였으며, 모델통일로 인한 현장의 재고 감축 및 유연한 호환성으로 플랜트 유지보수의 원활성을 기할 수 있는 HART 알람 모니터 계기 입니다.

            ■ HART 입력
            ■ Programmable 출력(최대4접점 및 mA)
            ■ 범용 전원 (22~300VDC, 90~260VAC)

사 양

입력 :		HART
출력 :		SPDT 릴레이, 1 form C, 5A @250V non-inductive (최대 4접점까지) OPTION : DPDT 2 form C, 5A @250V AO : 4 - 20mA, 0-10VDC
정확도 :		Field HART 계기 오차에 따름 AO option 경우 출력 : ±0.03%
Isolation		1000Vrms Case-Input-Output
표시 화면 :		2x4 Character LCD Dual Color LED Alarm Lamp
주변온도:		-25~65도씨
크기 :		10.75 x 4.5 x 2.175"
무게 :		500 그램

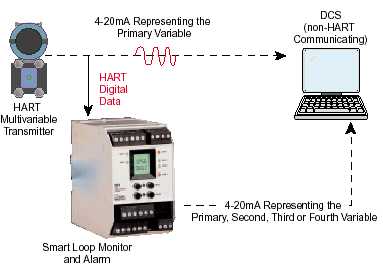

기존 설비에 추가로 4-20mA출력이 요구될 경우, 간단히 병열로 연결하여 AO 츨력을 내보낼 수 있습니다.

SPA HART Alarm Application

SPA HART Alarm Multivariable application

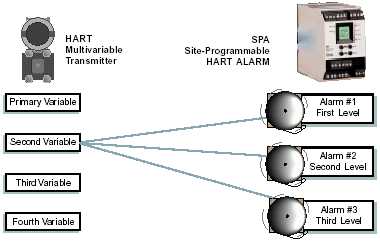

현장 계기로부터 한 개의 multi-variable 신호를 받아 경중에 따른 알람을 지정할 수도 있습니다.

SPA HART Application - Valve

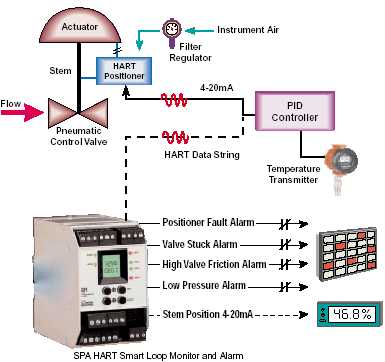

Smart Valve Potitioner를 사용하고 있는 경우에 여러 밸브상황에 따른 알람을 지정하여 적용할 수 있습니다 (그림에서는 포지셔너 이상, 밸브시트와 플러그가 고착된 경우, 밸브구동공기압이 낮은 경우, 밸브마찰이 심한 경우등등을 필요에 따라 서로다른 알람레벨을 정하여 보다 고도의 운전이 가능합니다.)

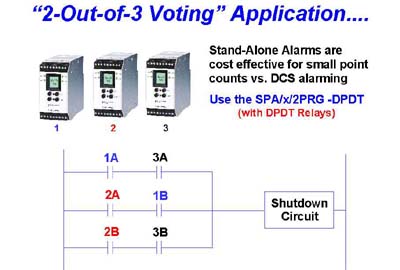

SPA를 이용한 2 out of 3 voting 회로예를 위에 보입니다. 아시다시피 몇포인트 않되는 셧다운시스템이라면 이렇게 구성하는 것이 신뢰도도 향상되며 DCS 부하도 줄일수있습니다.

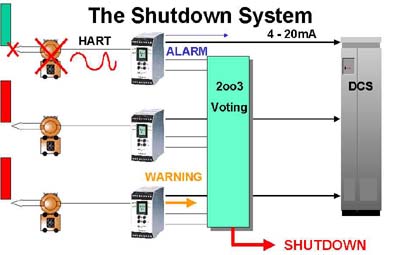

2 out of 3 shut down systme
