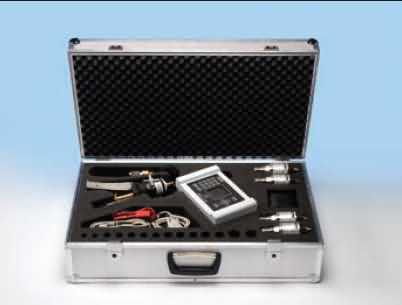

DPC500 carrying case




산업현장에서 압력 장비류 (압력 전송기, 압력 스위치, 압력 게이지, 압력관련 패널계기류등)을 검,교정할 때 사용하는 서류행정이 가능한 휴대형 압력 계측기입니다.

소형 경량이며, Documenting 기능이 있어 현장에서 점검한 내용을 ,  DPC-Cal Software를 사용하여  엑셀시트로 데이터를 옮길 수도 있고, Jofra-Cal Software를 사용하면 자동으로 모든 검,교정을 수행할 수도 있는 아주 편리하고도 고정도의 정확도를 갖는 압력 계측기 입니다.
현장 여건에 따라 Vacuum ~700 Kg/Cm2 모델을 선택할 수 있으며, 압력 발생, 측정 및 mA 측정 (Loop Power 공급), 압력스위치 점검이 가능합니다.

▶ 고 정확도 (0.025% FS)
▶ Volt, mA 측정 기능 (24Vdc loop power 공급)
▶ Pressure Switch 점검 기능
▶ 화면에 압력 및 전기 신호 동시 표시
▶ 15종의 Engineering Unit 내장



사 양







압력 범위 :



System A :  - 0.85 ~ 0 bar,  0 ~ 2.00000 bar,  0 ~ 21.00000 bar





System B :  Vacuum  ~ 35 bar





System C :  0 ~ 200 bar,  0 ~ 350 bar





System D :  0 ~ 350 bar  (Screw Pump)





System E :  0 ~ 700 bar ( Oil )





System F :  0 ~ 1,000 bar (Oil, Water, Skydrol)

신호 입력 범위 :



0~20/ 4~20mA (±1.6㎂ accuracy,  1㎂ resolution),
0~ 1/0~5/0~10V (±0.5mV accuracy, 1mV resolution)

Loop Power :



24Vdc ,   50mA

정확도 :



0.025%  FS    (incl. non-linearity, hysteresis, repeatability,
temperature effect 0-50°C)

Eng'g Unit :



bar, mbar, hPa, psi, inHg, cmHg, MPa, kPa, Pa, mH20, cmH20, mmH20, kg/cm 2, inH20, mmHg  및 1 user-defined

표시 화면 :



6 digit LCD,  128x128 pixel,  44.7 x 44.7 mm size

저장 용량 :



22 점검포인트,   16 Unit  under test

전원 :



Li-Ion Rechargeable 바테리  ( 8 Hrs typical )

크기 :



Indicator : 125 x210 x 80mm,  1.1 Kg

Communication :



RS 232C, ASCII command language

사용 주변 온도 :



0 ~ 50 도씨

표준 악세사리 :



1. Test Leads
2. Aluminum Carrying Case
3. 9 V Battery
4. User Manual
5. Adapter 1/4"NPT (from 1/8" female NPT)
                 1/4"BSP (from 1/8" female NPT)
6. Hose (0.6m 1/4BSP & NTP female)
7. Quick connector between indicator & pump
8. 1 roll of teflon tape
9. Certificate (Int'l Standards)

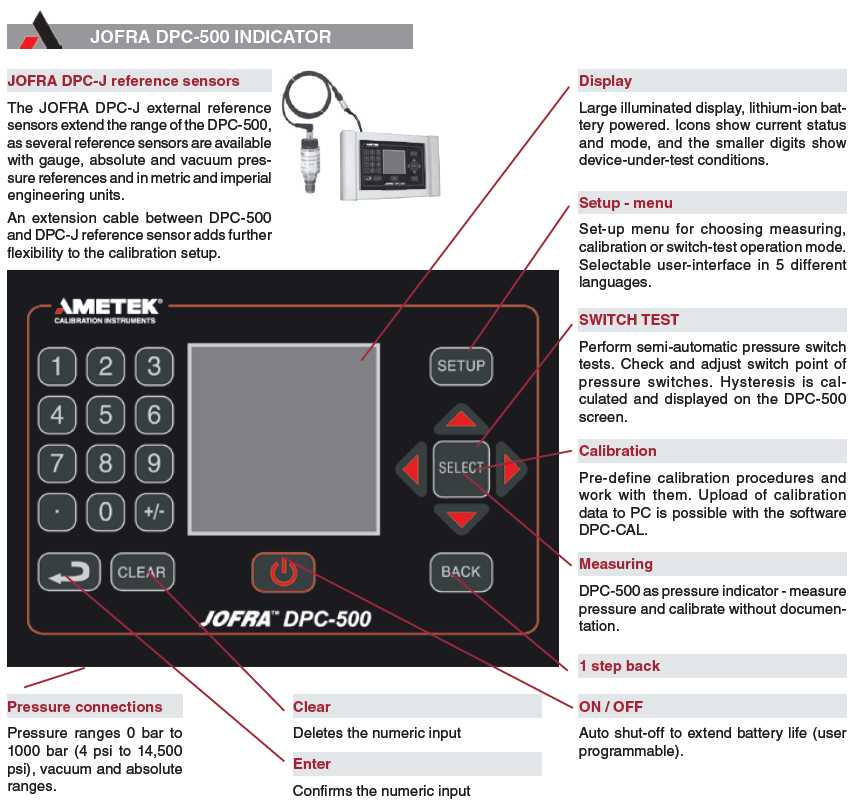

dpc500 display

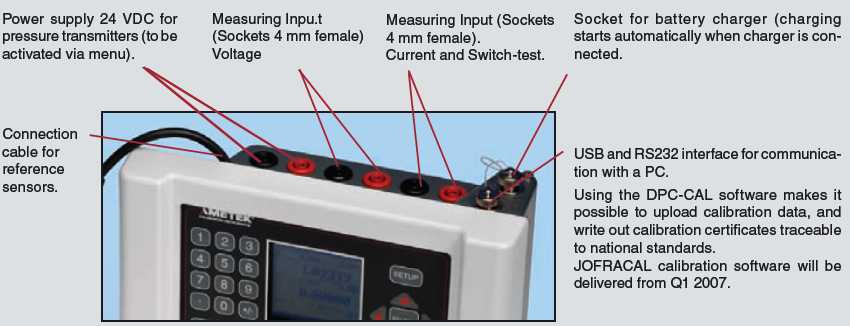

dpc500 connection

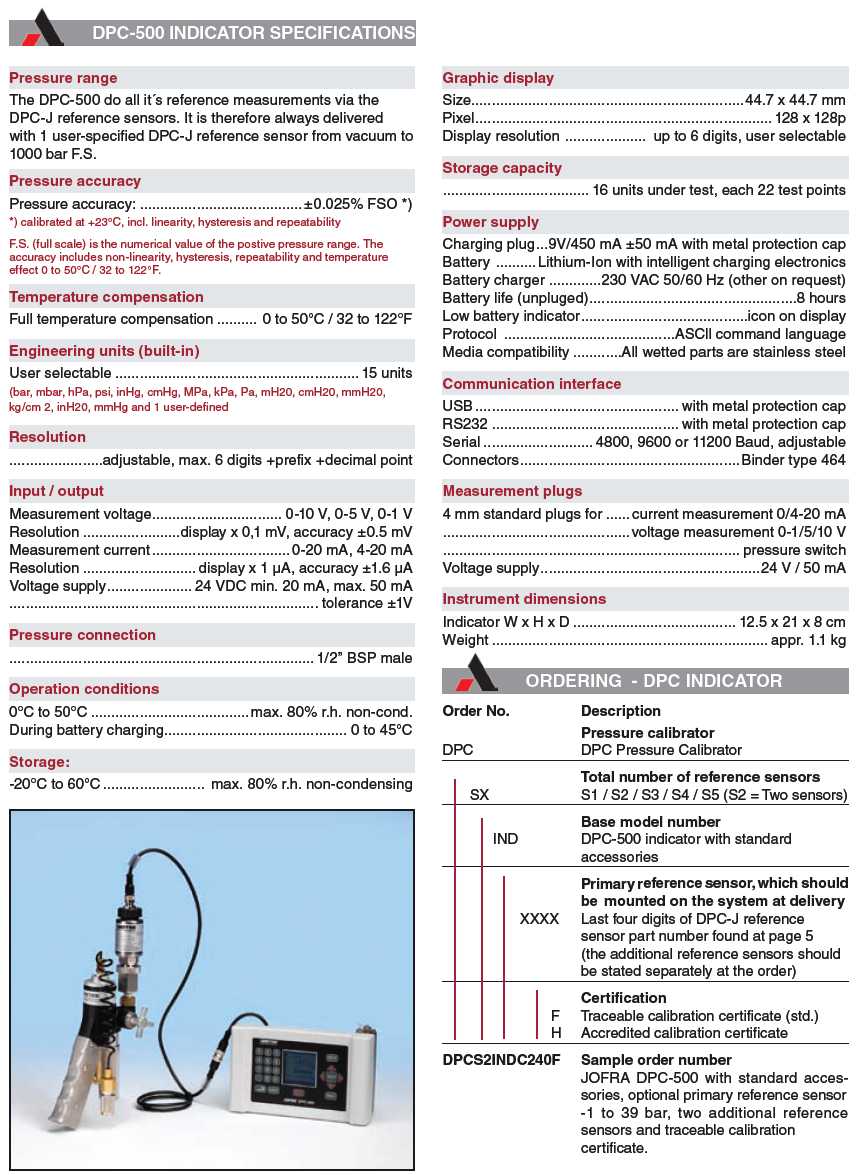

DPC-500 Indicator

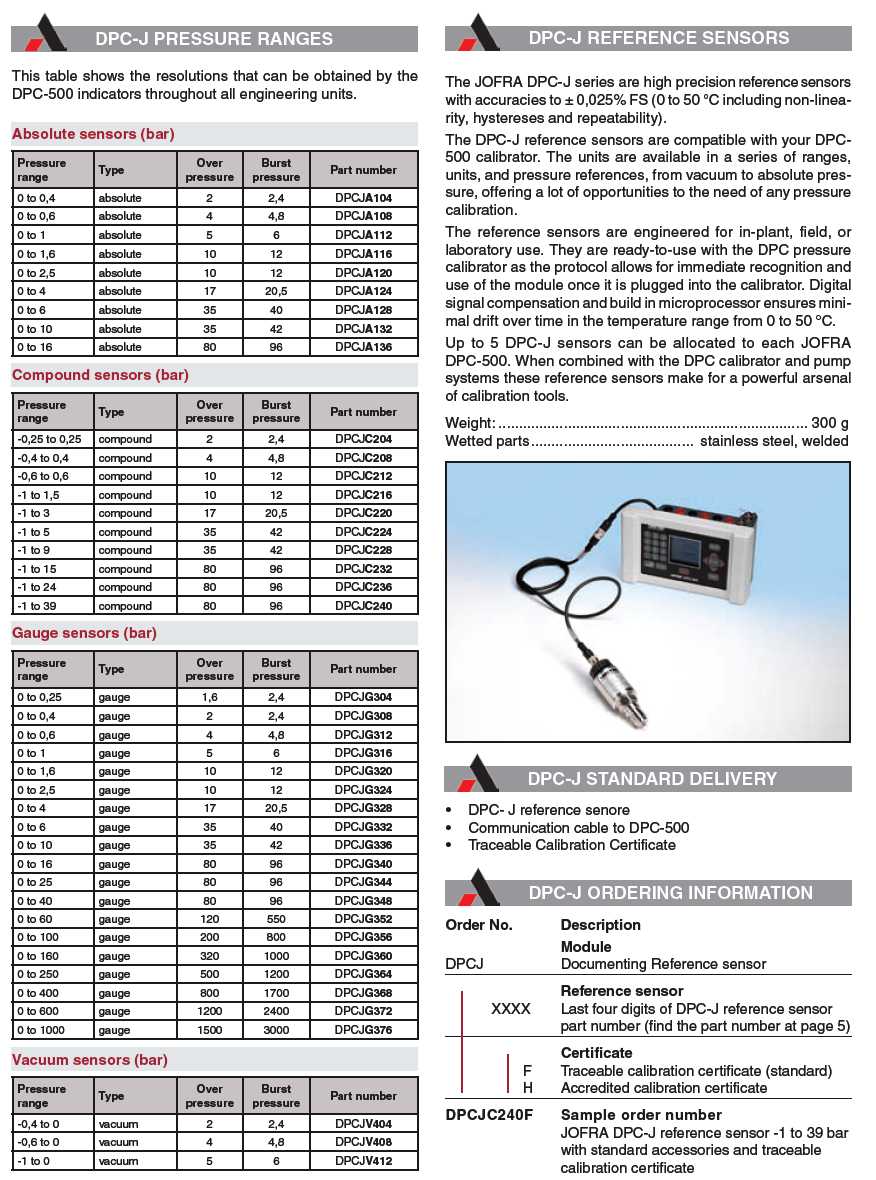

DPC500 J reference sensor

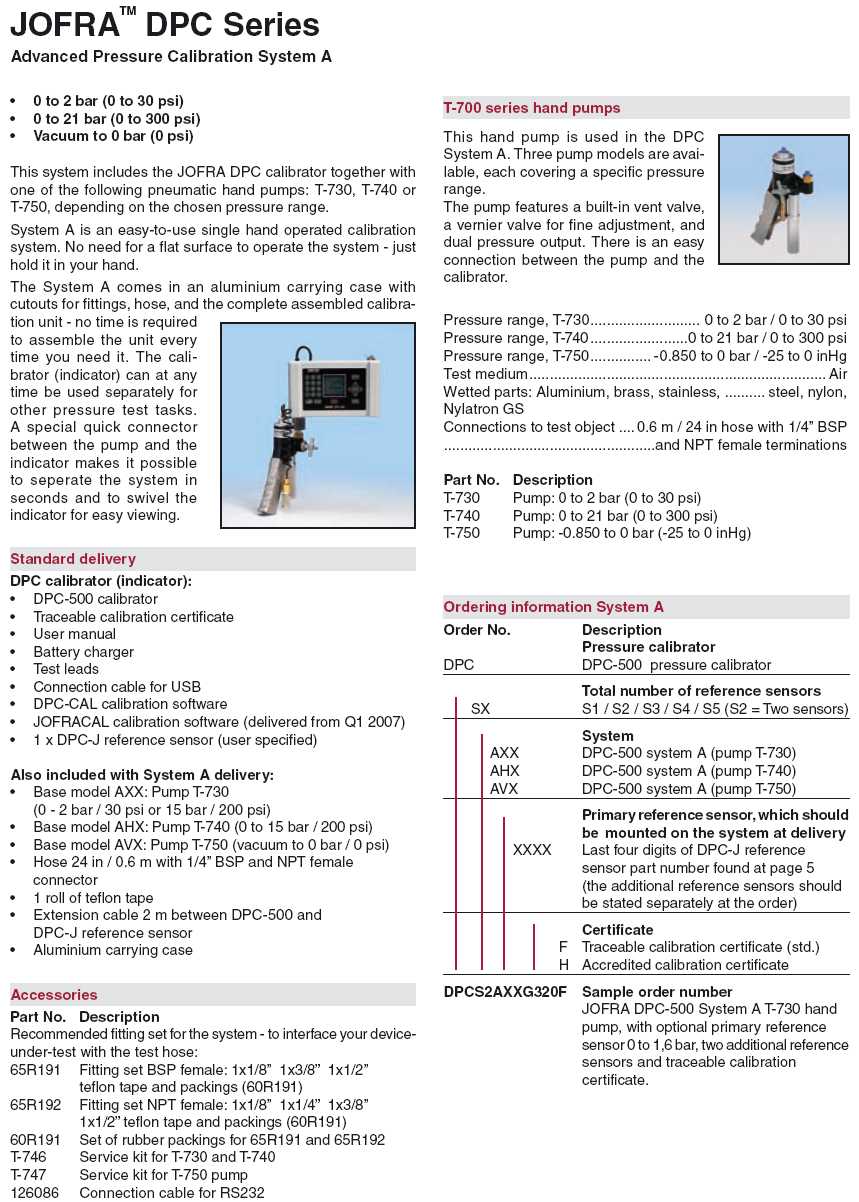

System A
DPC-System A

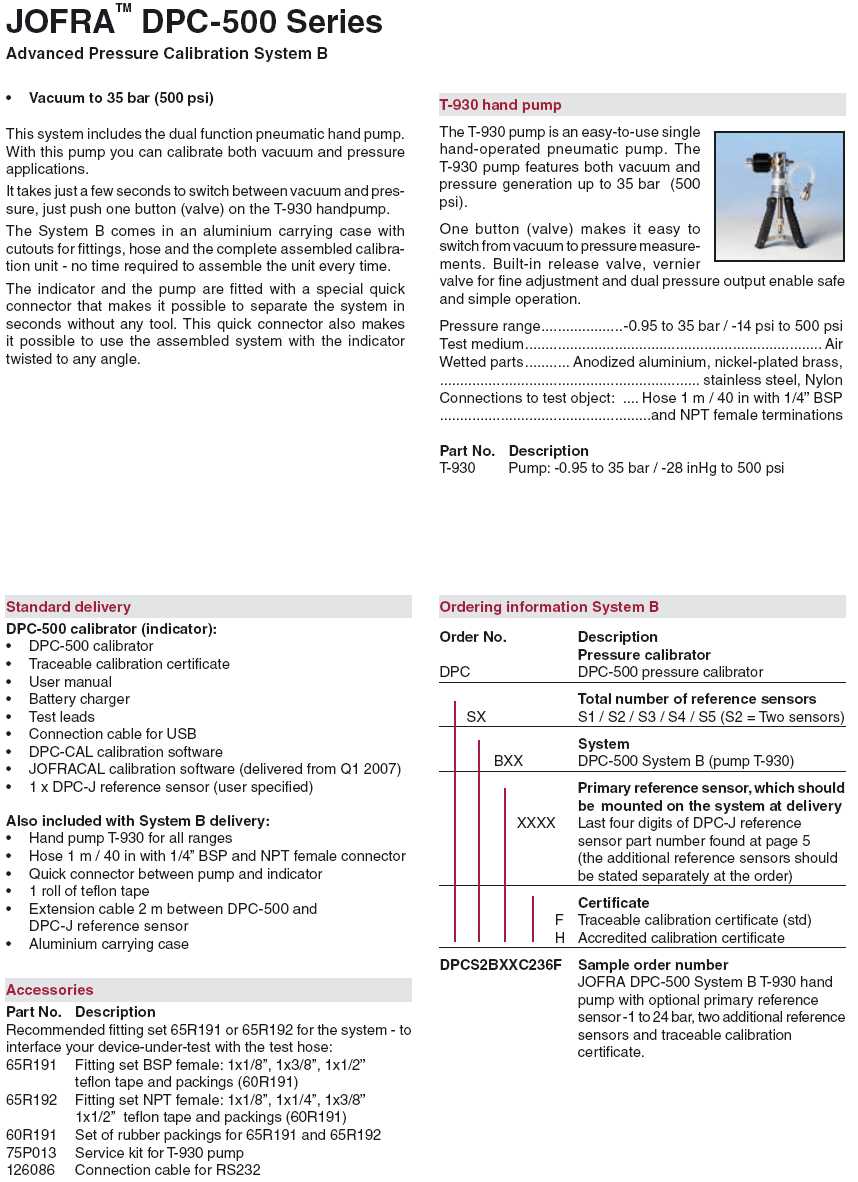

System B
DPC System B

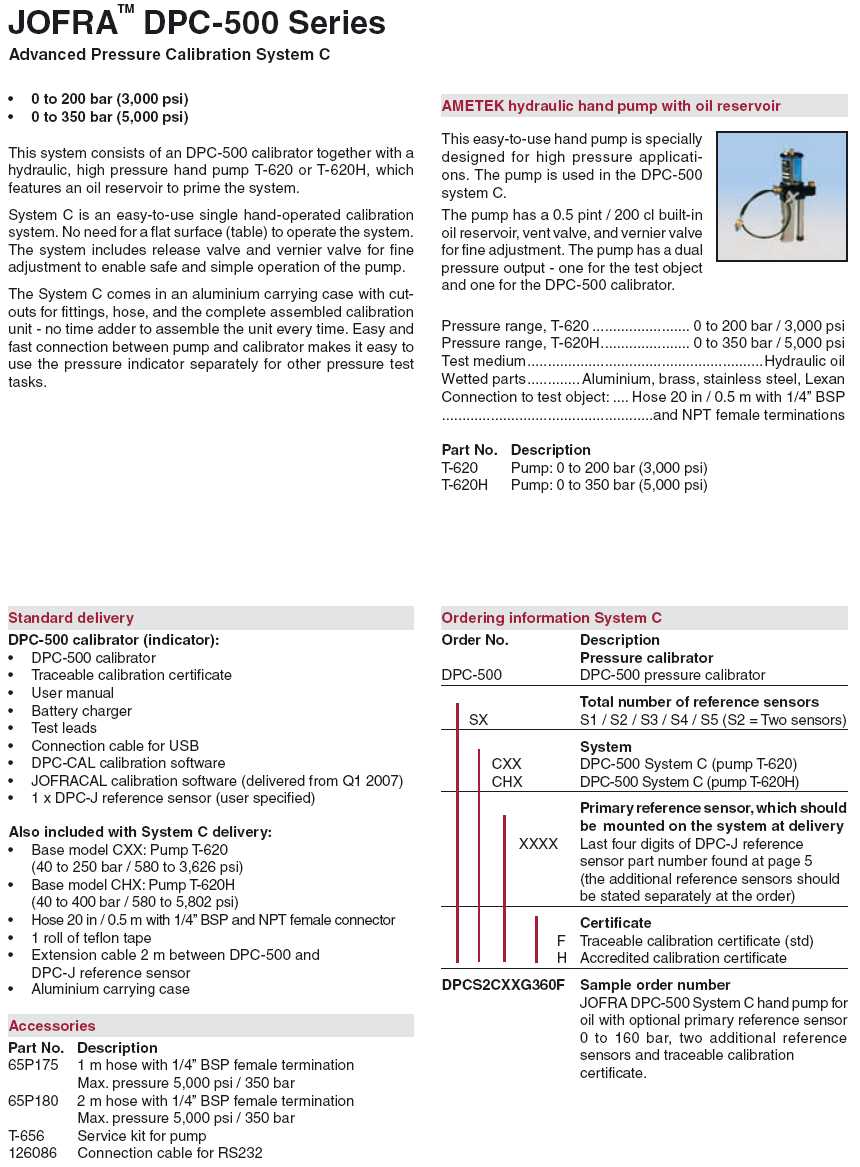

System C
DPC System C

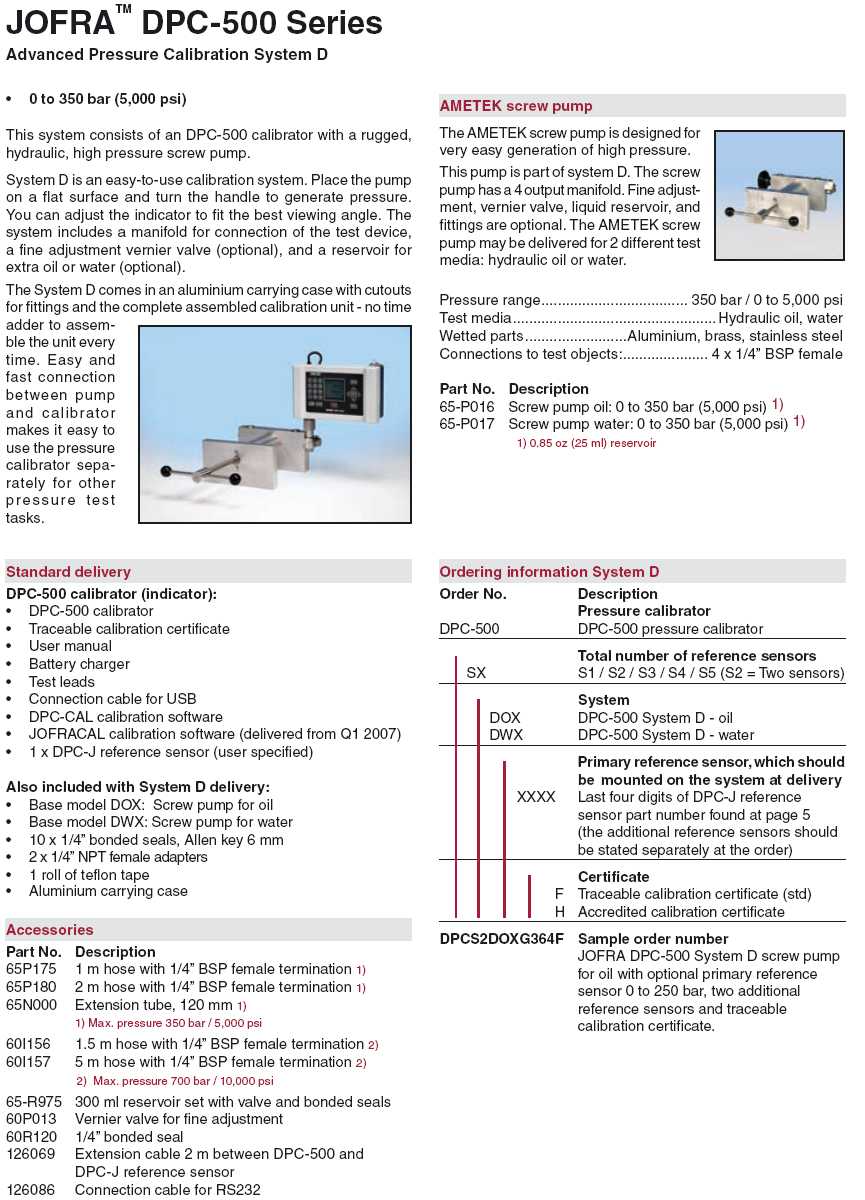

System D
DPC system D

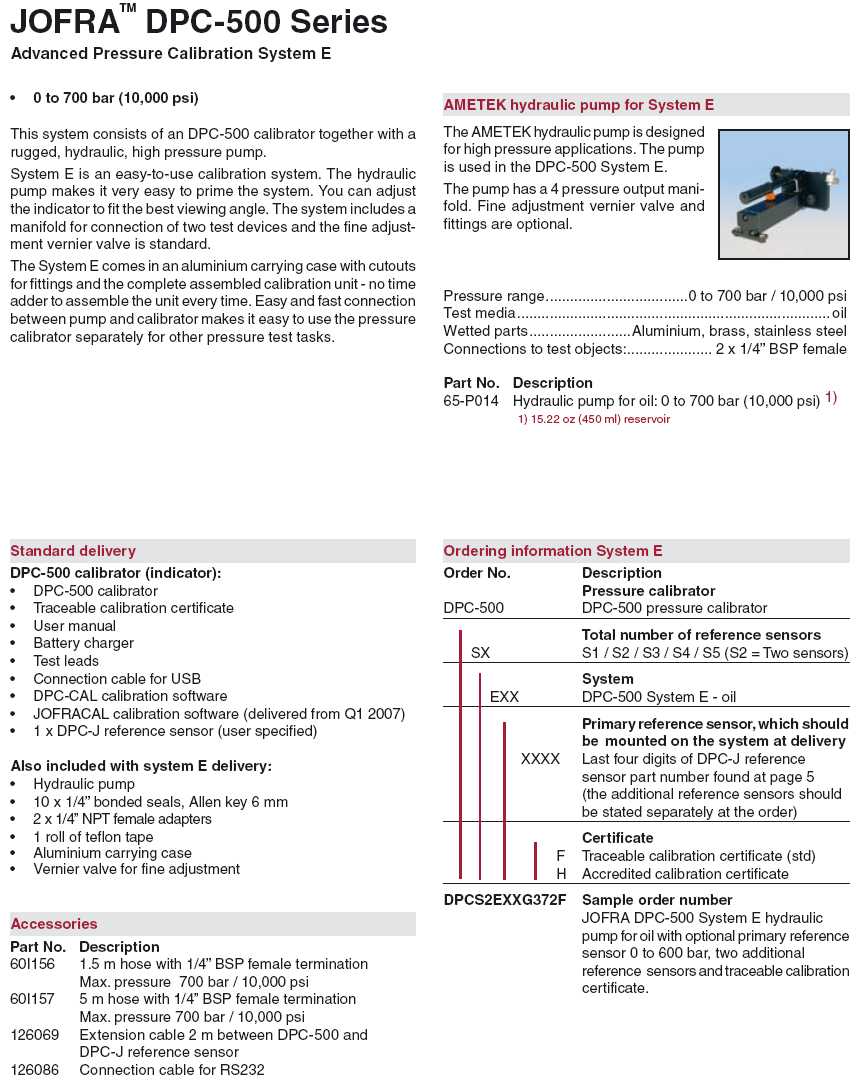

System E
DPC System E

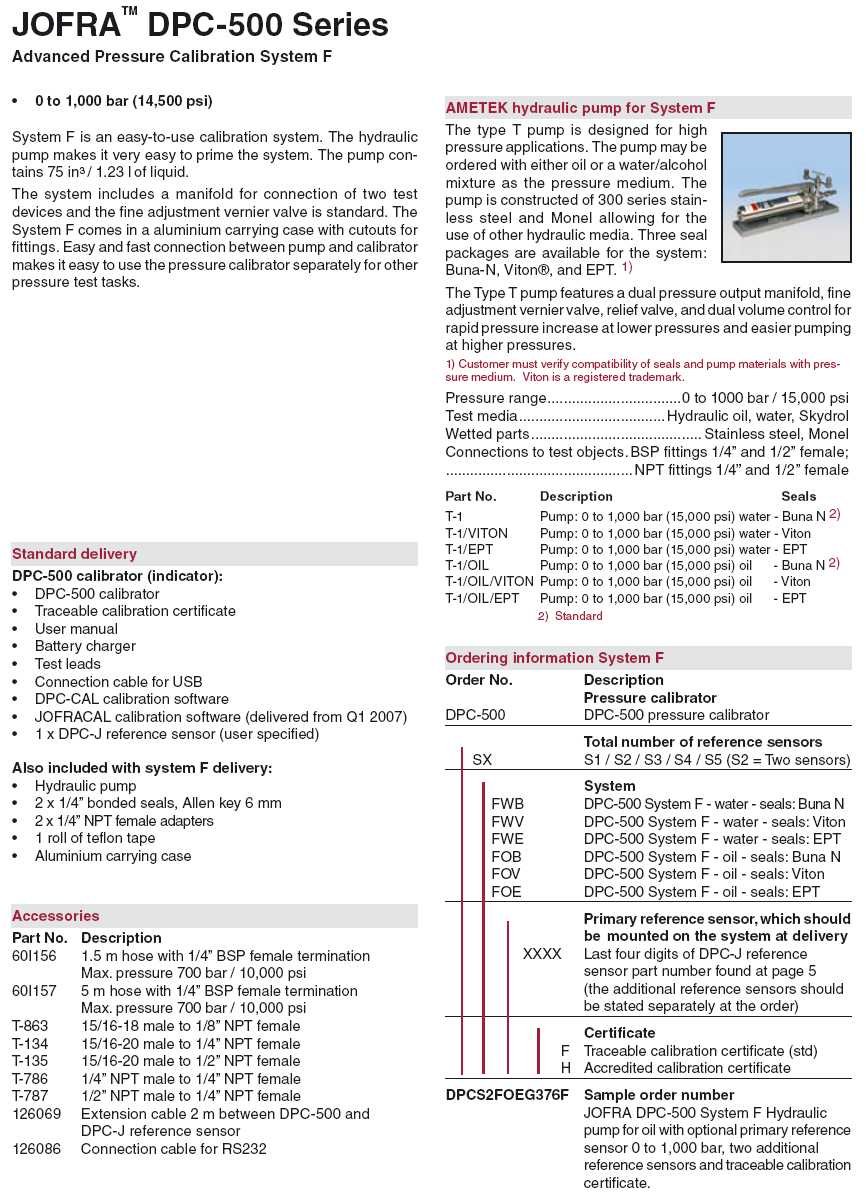

System F
DPC System F
