RH, Dewpoint & Temperature Transmitter

모델

모델명

측정항목

출 력

비고

HTZ
사양서

RH, TEMP & Dewpoint

2 x 4-20mA
(HART on the #1 AO)

HVAC, Indstry, Factory,
Laboratory,
Semiconductor
Pharmaceutical

Controller

모델

모델명

Control 항목

비고

측정 입력

Humidity :  0 - 100 %
Temperature : -40 ~ +110도씨
Dew Point : -45 ~ +100도씨 (calculated from Temp, and Relateive Humidity input)

출력

4 - 20mA x 2 출력,  HART는 #1 AO에만 실림

정확도

 Humidity : ±1.8% (20-80% RH),  ±2.3%
Temperature : ±0.1degC (±0.36degC- VTB option)
Dew point : ±0.5°C between 40-95% RH,
                    ±1-2°C between 10 - 40% RH

Analog Output

4-20mA x 2,   ±2 microamp Accuracy

주변온도

 -40 ~ 85 degC

Display

LCD : 2x5  14-segment characters, alphanumeric readout accurate to the nearset digit
Range : -99999 to 99999, Decimal point can be user-set 30V/m @ 20-1000MHZ (SAMA 33.1)

무게

 HDM : 918그램
 HSM : 601그램

pH 범위

-2.00 ~ 16.00 pH
에러 < 0.01pH

mV 범위

-1300 ~ 1300mV
에러 < 0.3mV 또는 0.1%

 온도 범위

-20.0 ~ 120 도씨
에러 < 0.1도씨

Electrode Standardization

Calmate 자동 교정 및 버퍼 자동 감지기능 (8종류 버퍼중 선택가능)

자동온도보상

Pt1000 / MTC 30 ㏀

RFI Suppression

EN 50 081-1 / 2

방폭

EEx ia IIC T6 (Ex Version한)

크기

133 x 160 x 30mm, 560g, IP66

전원

1. AAA 바테리 3개
2. 자동 OFF기능
3. 바테리 수명: >2000시간

 악세사리

1. Carrying Case
2. Battery AAA 3ea
3. Electrode Quiver

옵션 악세사리

1. pH Set A (일반 액체용)
                   Plastic Electrode
                   Buffer 4, 7, 9
                   Carrying Case
2. pH Set B (일반 화학물)
                   Glass Electrode
                   Buffer 4, 7, 9
                   Carrying Case
3. pH Set C  (식품)
                   Puncture Electrode
                   Buffer 4, 7, 9
                   Carrying Case

Conductivity 범위

0.01 ㎲/cm ~ 1000 mS/cm
에러 < 0.5%

Salinity 범위

0.0 ~ 70.0 g/kg (0 ~ 30도씨)

TDS 범위

0 ~ 1999 mg/L (10 ~ 40도씨)

 온도 범위

-20.0 ~ 120 도씨,  에러 < 0.3도씨

Cell Standardization

자동 교정 및 자동 감지기능 (KCl 용액 0.01또는 0.1mol/l)
Cell Constant : 0.010 ~ 199.9 cm^-1

자동온도보상

- Without
- Linear 0.01 ~ 9.99 %/℃
- Non Linear

RFI Suppression

EN 50 081-1 / 2

방폭

EEx ia IIC T6 (Ex Version한)

크기

133 x 160 x 30mm, 560g, IP66

전원

1. AAA 바테리 3개,  2. 자동 OFF기능,  3. 바테리 수명: >2000시간

 악세사리

1. Carrying Case,  2. Battery AAA 3ea,  3. Electrode Quiver

옵션 악세사리

1. Cond Set A (일반 액체용)
                   SE204 4 elcetrode
                   Carrying Case
2. Cond Set B (저 전도도 물)
                   SE202 2 electrode
                   Carrying Case

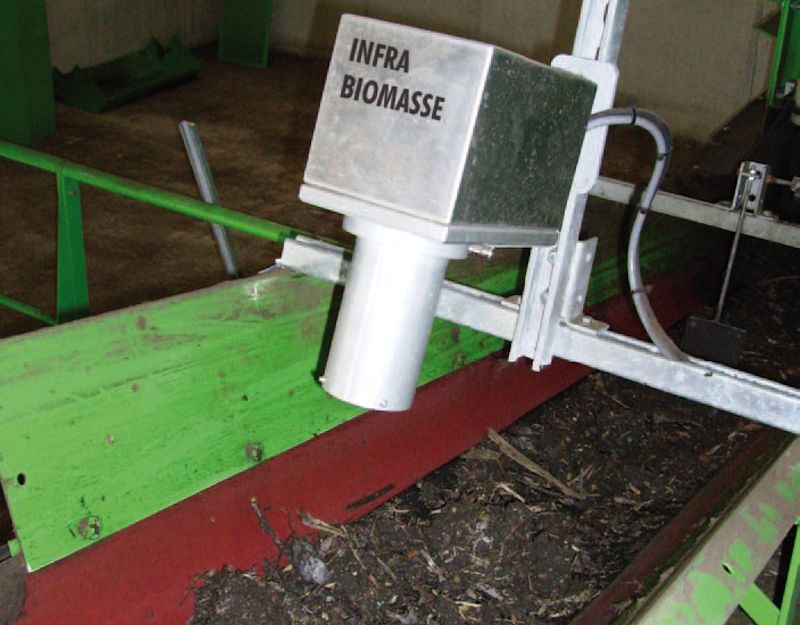

측정 입력

Humidity :  0.2 - 98 % H2O
Biomass, Pellets, Compost, Digestate, Wood plates

출력

4 - 20mA x 2 출력,  RS-485

분해능

 0.01%

응답속도

 100 ms

주변온도

 Until 50 도씨

전원

24Vdc

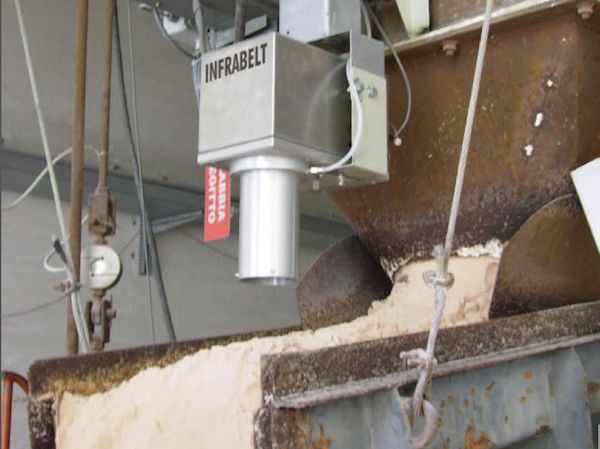

측정 입력

Humidity :  0.2 - 98 % H2O
Lime, Clay, Kaolin, Wood chips, Sand, Plaster, Cement, Soil

출력

4 - 20mA x 2 출력,  RS-485

분해능

 0.01%

응답속도

 100 ms

주변온도

 Until 50 도씨

전원

24Vdc

IP

 IP65 (66 in option)

Explosion Proof

 ATEX version available

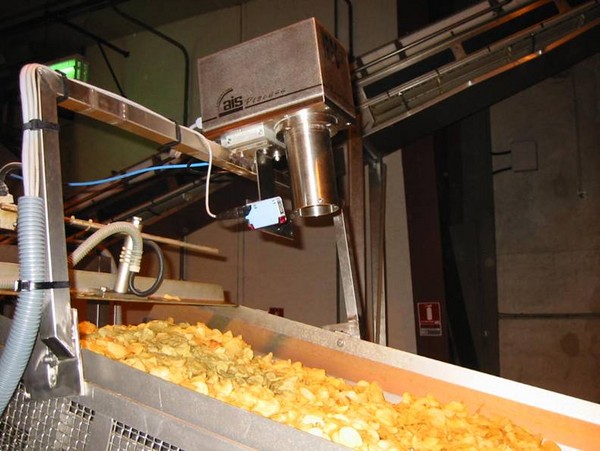

측정 입력

Humidity :  0.2 - 98 %
FAT, Protein, Collagen, Sugar, Salt

출력

4 - 20mA x 2 출력,  RS-485

분해능

 0.01%

주변온도

Air cooling plate : 35 ~ 45 도씨
Water cooling plate :  above 45 도씨

전원

24Vdc / 45W
