7061 (RM 5)
Process Calibration Module



7061 multifunction module




시험실에서 전기,전자관련 장비류 (전류, 전압,온도)을 검,교정할 때 사용하는 표준급 (0.03% FS) 전기, 전자모듈입니다.
입력과 출력치를 동시표시하며, 하단부에 설치된 셋팅스위치를 사용하여 손쉽게 출력치를 지정할 수 있습니다.  또한 T/C인 경우 2개의 입력을 받아 차온값을 볼 수도 있으며, 자동 RAMP기능, % STEP출력 기능등을 보유하고 있고 가장 큰 장점은 사용이 간편하다는 점입니다. 또한 모듈화 되어있어 필요에따라 손쉽게 해당 계측장비를 구성하실수 있습니다.

      ▶ 고 정확도 (0.03% FS)
      ▶ ℃,℉,Ω,㎶등의 각종 공업단위 지원
      ▶  Dot Matrix 1 Line, 20Char, 12 mm Alphanumeric
      ▶  AUTO RAMP



사 양

입력 범위 :



전압: 40mV (1㎶), 400mV(10㎶)
         4V(100㎶), 40V(1mV)
전류: 4~20mA(0.01%),  40mA(1㎂)
         400mA(10㎂)
저항: 400(0.01),4000(0.1),40K(1Ω)
T/C : J,K,T,E,R,S,B,N (W/CJC)
RTD: Pt100 (-200 ~ 850℃)

출력 범위 :



전압: 40mV (1㎶), 400mV(10㎶)
         10V(1mV)
전류: 4~20mA(1㎂), 0 ~20mA(1㎂)
         TX Sim (4~20mA(1㎂))
저항: 400Ω(0.01Ω),200㎂~2mA
T/C : J,K,T,E,R,S,B,N (W/CJC)
RTD: Pt100 (-200 ~ 850℃)
24V LOOP POWER (30mA)

정확도 :



0.03% FS

표시 화면 :



LCD Dot Matrix 1 Line, 20Character, 12mm Alphanumeric

공업 단위 :



℃,℉,Ω,㎶ 등 관련단위 지원

사용 주변 온도 :



0 ~ 50 도씨

기능 :



Square Root, 0~5V,
RS232C (Option)

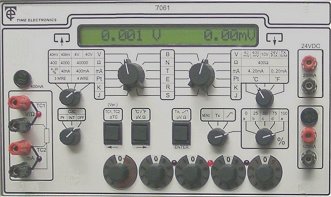

7061(RM5) Process Calibration Module

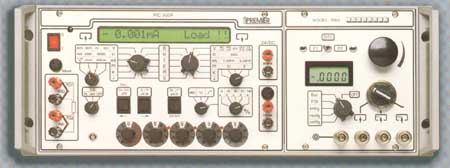

PIC500 및 RM2 Pressure Module 를 장착한 상태
Bench - PIC500 Process Calibrator
