EPC-600 System
Semi Automated  Electric Pump Pressure Calibrator



Semi Auto Electric Pump Pressure Calibrator

            사양서 pdf



EPC-600, 세미오토 전동 압력펌프 장비실험실(Laboratory) 표준급 압력발생을 전기펌프를 사용, 손쉽고 정확한 피측정체 검,교정 ( 압력전송기, 압력지시계, 압력스위치,압력 패널기기류등)을 할 수 있는  반자동 압력교정용  장비 입니다.

통상적으로, 공기압 장비류를 검,교정하려면 압력발생장치 (핸드 펌프)를 수동으로 펌핑을 해서 검, 교정을 합니다.
현실적으로 작업현장에서,  압력범위가 10 Kg/Cm2 미만인 경우는 어느정도, 손쉽게 손으로 펌핑을 할 수가 있겠지만,  20 Kg/Cm2 이 되면,  손이 아플정도로 압력을 올리기가 어려운것도 사실 입니다.

EPC-600 시스템을 이용하면 정교한 전기펌프가 순식간에 40 Kg/Cm2 까지의 공기압을 발생 시켜 줍니다.    정확도는 장비에 따라 0.05% F.S에서 0.01% F.S. 까지 있으며,  분해능은 0.01 psi  입니다.

반자동 압력 발생펌프 시스템의 옵션으로 압력지시계  및 mA, Volt 측정 (Loop Power 공급)이 가능합니다.

▶ 휴대형 (한번 충전으로 8시간 정도 사용)
▶ 고 정확도 (0.01% FS ~ 0.05% FS)
▶ 0 ~ 40 Kg/Cm2 Pneumatic Pressure Range (Option : 1,000 psi)

▶ mA, Voltage 측정 기능 (24Vdc loop power 공급)
▶ 정밀 전동 펌프를 이용, 반자동으로 압력 생성



사 양







압력 범위 :



 0-2 bar,  0-7 bar, 0-35bar, 0-40bar, (0-70bar option)

정확도 :



 0.01%, 0.025% 또는 0.05% FS

분해능 :



 ±0.01 psig (manual fine regulator)

전기 신호 입력 범위(Option) :



 0~24mA , 0.015% FS accuracy,
 0~30Volt, 0.025% FS accuracy

Eng'g Unit :



 Mpa, Kgf/Cm2, Bar, kPa, psi

펌핑 소요 시간 :



 0-100psi : 35초,
 0-300psi : 110초
 0-500psi : 3분 이내

전원 :



 12V 산화납 바테리, 1회 충전으로 8시간 사용

제어안정도 :



 0.01% FS

Warm up time :



 5 분

크기 :



 400 x330 x 170mm, 10Kg

Communication :



 RS 232C

사용 주변 온도 :



 0 ~ 50 도씨

표준 악세사리 :



 1. Factory Cal Certificate
 2. Operating Manual
 3. x1 High pressure hose
 4. Adapter 1/4", 3/8", 1/2" NPT Female
 5. 1 Year Warranty

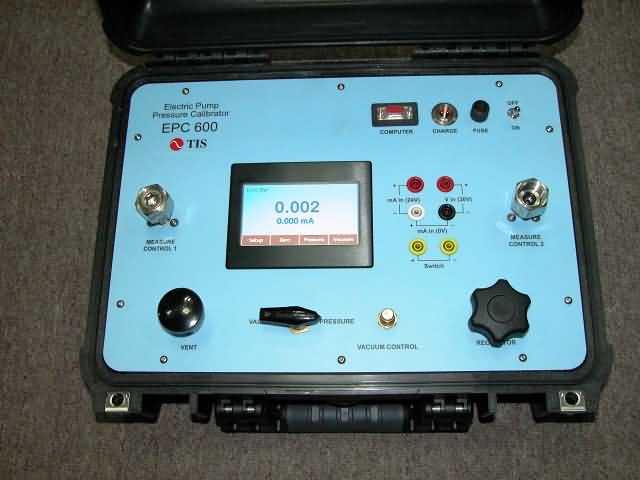

압력 및 전기신호 (mA/Volt - Option) 등을 표시할 경우 4.3" TFT LCD를 장착한 사진






압력 만 표시할 경우는 경제적인 디지털 게이지를 장착한 사진
