APC-300 System
Automated  Pressure Calibrator

Automated Pressure Calibrator

            사양서 pdf





실험실(Laboratory) 표준급 자동 압력교정장비로 압력발생, 피측정체 압력측정( 압력전송기, 압력지시계, 압력스위치,압력 판넬기기류등), 기록 및 데이터 생성을 전자동으로 수행하는 전자동 압력교정 장비 입니다.

통상적으로,  장비류를 검,교정하려면 압력발생장치 (펌프)와 피교정체 신호를 읽기 위한 캘리브레이터를 준비한 후  교정 압력에 도달하면,  피교정체 측정치를 비교, 기록하여 교정작업을 행하게 되며, 이로인하여,  검,교정작업에 시간이 상대적으로 많이 소요되며,  실수에 의한 오 기록등도 유발됩니다.

APC-300 (Automated Pressure Calibrator)는   압력발생 및 피교정체의 측정을 자동으로 행하고, 점검된 데이터 확인,저장 및 자료작성까지도 자동으로 수행하므로 압력 검,교정시 소요되었던 시간, 인건비 등, 경비를 절감할 뿐만 아니라 실측데이타의 정확성을 기할 수 있는 전자동압력 검,교정 장비입니다,


자동 압력 발생, 측정 및 mA 측정 (Loop Power 공급)이 가능합니다.

▶ 고 정확도 (±0.025% FS ; ±0.01% FS Option)
▶ -1 ~ 20 Kg/Cm2 Pneumatic Pressure Range

▶ mA 측정 기능 (24Vdc loop power 공급)

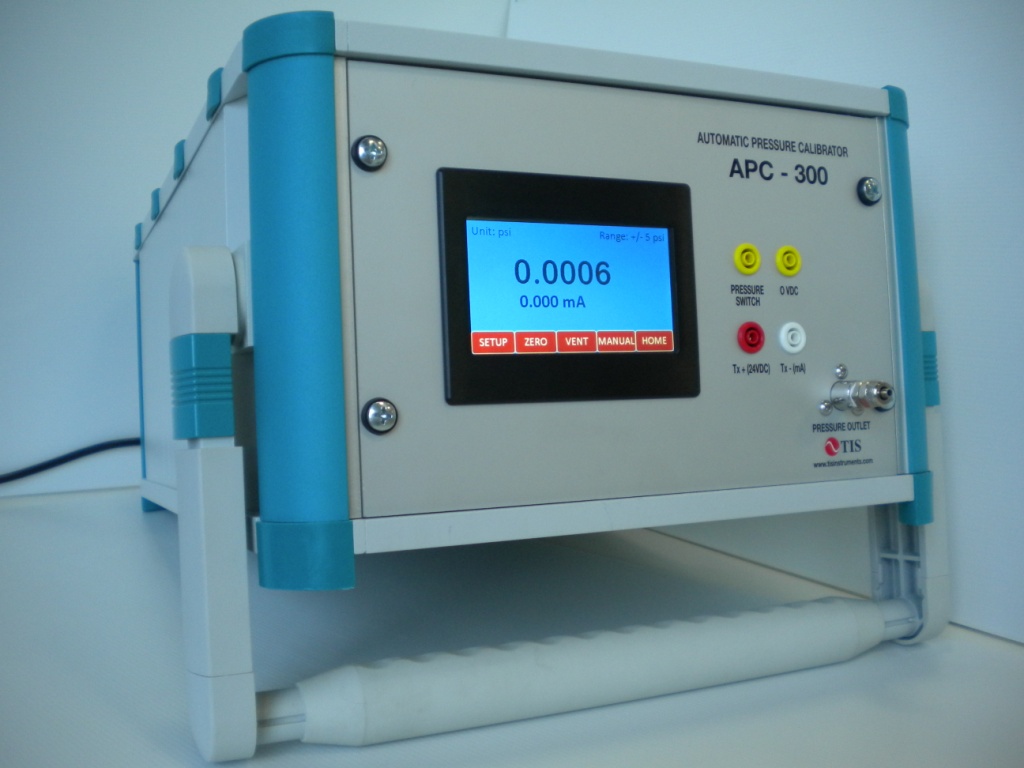

▶ 4.3" Color TFT LCD Touch Screen Display

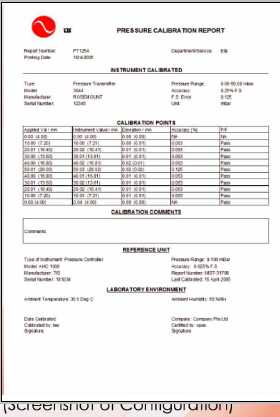

▶ 자동 압력 생성, 측정, 기록 저장 및 엑셀폼 써티 발행
▶ 자동 압력스위치 점검 기능

▶ Temp. Compensation : 0-50 degC
▶ 12종의 Engineering Unit 내장



사 양







압력 범위 :



-1 Kg/Cm2 ~  20 Kg/Cm2

정확도 :



±0.025% FS (Option : ±0.01% FS)

전기 신호 입력 범위 :



 0~24mA , 0.025% FS accuracy,  0.001mA 분해능

Eng'g Unit :



psi, Bar, mBar, Mpa,kPa, pa, Kgf/Cm2,  inH2O@20°C, inH2O@4°C,  inHg, mmH2O@20°C , mmH2O@4°C

connection



1/8, 1/4" NPT Female

Media



Clean Dry Air

표시 화면 :



1/4 VGA display (320 x 240 pixels)  or
4.3" Color TFT LCD Touch Screen display

전원 :



220Vac, 50/60Hz, 4A

제어안정도



0.001% FS

안정화 시간



15초 이내

크기 :



280 x180 x 540mm

Communication :



RS 232C, ASCII mode

사용 주변 온도 :



0 ~ 50 도씨

표준 악세사리 :



1. Test Leads
2. Power Cord
3. RS232 communication Cable
4. Operating Manual
5. Adapter 1/4", 3/8", 1/2" NPT Female
6. Certificate (Int'l Standards)

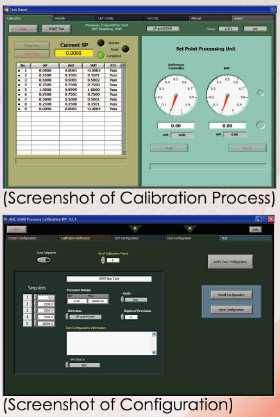

7. Window base PC Software
