30Series
Pressure Manometer / Indicator




사양서 pdf file
       Manual (ConfigM30)

 Fitting pdf file(8Mb)

33

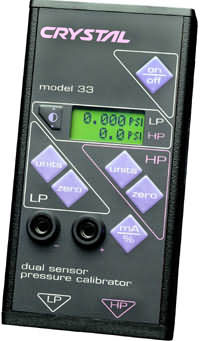

        Model 33

31

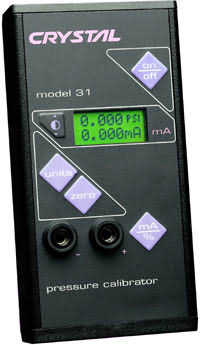

            Model 31




산업현장에서 압력관련 계기류 (압력 전송기, 압력 스위치, 압력 게이지등)를 점검하기 위하여
보다 정밀한 계측기가 필요합니까?
현장이 방폭지역입니까?
점검할 압력범위가 광범위합니까?
기체, 액체등이 병존합니까?
사용장소가 협소합니까?

상의 주머니에 쏙 들어가는 휴대형
30 Series 압력측정기 및 마노메터를 소개 합니다. 소형 경량이며, 깨지지 않는 알미늄케이스를 채택하여 아주 견고 합니다.   현장 필요에 따라 Vacuum부터 3,000 psi (200Kg/Cm2)까지 측정가능한 ±0.05% reading 정확도의 IS (본질안전방폭) 규격 압력측정기 입니다.
측정 압력 포트 갯수에 따라 31 (포트 한 개)  및 33 ( 포트 두 개) 모델이 있습니다.

configM30
ConfigM30 program 및 통신 케이블을 사용하면 Model 30 gauge에 다음기능을 손쉽게 추가하여, 현장요구사항에 꼭 맞는 압력측정기로 변신시켜 드릴 것입니다.

  • "As received"  VS "As left change report"  보기 및 인쇄
  • "Custom configurations"  Load 및 Save
  •  " factory configuration" 치로  리셋 시키기
  •  " 압력단위 선정" (예, 전혀 사용하지 않는 inch Hg 단위 제거등)
  •  " 특수 압력단위" 생성 및 아이콘 만들기
  •  " 조정 및 교정" - adjust (calibrate) the gauge
  •  "  firmware version" 인식
  •  " Password" 기능
  •  필요한 H2O water density: 4C, 60F, 68F/20C 지정하기
  • Message 또는 Identification number 저장

등의 기능을 사용할 수 있습니다.  (  Config M30에서 회색으로 표시되는부분 기능은 해당 모델에서 지원되지 않는다는 표시임 )

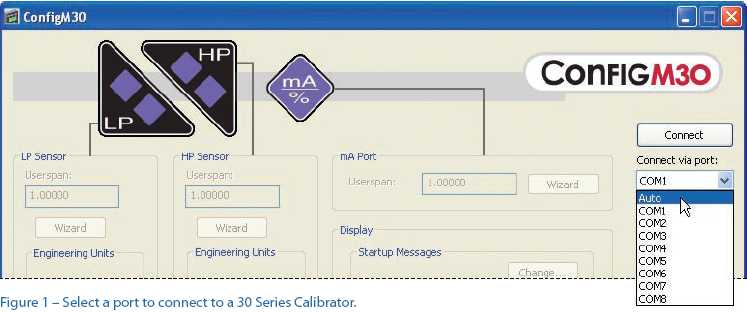

         configM30 communication display


▶ 고 정확도 (±0.05% Reading)
▶ Built in stainless steel pressure sensor (gas & liquid compatible)
▶ 0-55 mA 측정 기능,  RS232C communication
▶ 화면에 압력 및 전기 신호 동시 표시
▶ 7종의 Engineering Unit 내장



사 양







16 psig (LP Port) :



측정범위 : -14.7 ~ 16 psi
최대압력 : 100psi
정확도(P): ±0.05%R+0.005%FS
정확도(V): ±0.25%R+0.004psi
분해능:0.01"H2O, 0.001"Hg, 0.001psi, 1mmH2O, 0.01kPa, 0.0001Kg/Cm2, 0.1mbar

36 psig (LP Port) :

측정범위 : -14.7 ~ 36 psi
최대압력 : 100psi
정확도(P): ±0.05%R+0.005%FS
정확도(V): ±0.25%R+0.004psi
분해능:0.01"H2O, 0.001"Hg, 0.001psi, 1mmH2O, 0.01kPa, 0.0001Kg/Cm2, 0.1mbar

300 psig (HP Port) :

측정범위 : 0 ~ 300 psi
최대압력 : 450psi
정확도(P): ±0.05%R+0.005%FS
분해능:0.1"H2O, 0.01"Hg, 0.01psi, 1cmH2O, 0.1kPa, 0.001Kg/Cm2, 0.001bar

1500 psig (HP Port) :

측정범위 : 0 ~1500 psi
최대압력 : 4500psi
정확도(P): ±0.05%R+0.005%FS
분해능    : 0.1psi, 1kPa, 0.01Kg/Cm2, 0.01bar, 0.001Mpa

3000 psig (HP Port) :

측정범위 : 0 ~3000 psi
최대압력 : 4500psi
정확도(P): ±0.05%R+0.005%FS
분해능    : 0.1psi, 1kPa, 0.01Kg/Cm2, 0.01bar, 0.001Mpa

Facroty Calibration :



1"H2O@4 degC = 0.036126 psi

전기신호 :



입력범위 : 0 ~ 55mA





분해능    : 0.001mA
정확도    :  ±0.025%R+0.001mA

주변 온도 :



0 ~ 50 도씨 (사용시)    -20 ~ 70도씨 (보관시)

센서 호환성 :



액체, 기체
PTFE Transducer housing,
SS316 Sensor diaphragm
Viton O-ring

표시 화면 :



LCD

전원 :



9V Carbon or Alkaline 바테리
90시간 사용 (Alkaline)

크기 :



Extruded aluminum with single function sealed membrane keypad

29mm x 70mm x 130mm DWH
382g (33), 342g (31)

Connection :



1/8" NPTF (Pressure)
4mm Jack (Electrical)

I.S. Certificate :
eX MARK



CSA : Group A,B,C &D
CENELEC : EEx ia IIC, T4
CE















                                                        사양서 pdf file

주문 모델 종류

Model

LP

HP

IS31-16PSI

16 PSI

-

IS31-36PSI

36 PSI

-

IS31-300PSI

-

300 PSI

IS31-1500PSI

-

1500 PSI

IS31-3000PSI

-

3000 PSI

IS33-16/300PSI

16 PSI

300 PSI

IS33-16/1500PSI

16 PSI

1500 PSI

IS33-16/3000PSI

16 PSI

3000 PSI

IS33-36/300PSI

36 PSI

300 PSI

IS33-36/1500PSI

36 PSI

1500 PSI

IS33-36/3000PSI

36 PSI

3000 PSI

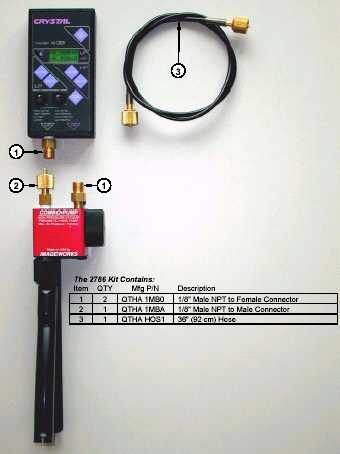

IS33 Kit

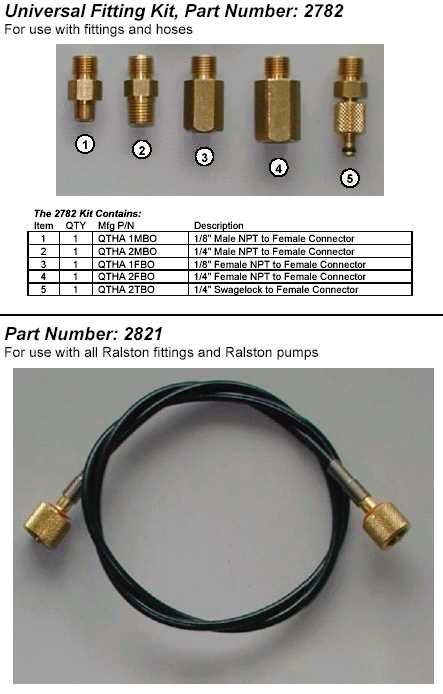

Fitting Kits
