CBM-1
Carrier Band Network Monitor

CBM-1 Carrier Band Monitor



Carrier Band Network Monitor CBM-1 는 프로세스현장에서 사용되는 IEEE 802.4 통신용 케이블시스템 점검 장비로서, 연속적으로 운용되어야하는 중요 네트웤의 진단, 유지보수용 휴대형 장비입니다.
CBM-1네트웤 모니터는 프로세스현장에 설치된 네트웤의 운용 관찰 및 DCS컨트롤시스템과 네트웤이 운용중인상태에서 신호측정을 할 경우 사용되곤 합니다.
CBM-1은 수동(Passive) 장비로서 네트웤을 관찰할뿐 어떠한 영향도 네트웤에 끼치지 않습니다. 또한 네트웤에 대한 기술적인 지식이없는 현장 유지보수인원이 손쉽게 사용할 수 있도록 운용법이 쉬운 계측기 입니다.

CBM-1은
        ▷ 어떤노드또는 장비가 네트웤상 운용중인지?
        ▷ 신호레벨측정 및 현재치와 Low치 표시
        ▷ 케이블손상 및 연결불량으로인한 반사파 표시
        ▷ 노이즈유입, 접지문제로인한 노이즈치 표시

등을 측정하여 알려줌으로서 사전에 네트웤이 정상적으로 운용되는지, 문제가 있다면 어떤문제인지등을 점검하는데 많은 도움을 줍니다.  또한 이장비는 알람신호음을 들을 수 있으므로, 현장에서 케이블등을 검사할 때 케이블등을 흔들어보거나, 각종 연결탭등을 점검시 이상이 있으면 "삑" 소리를 발하므로 아주 요긴하게 문제점을 점검할 수 있습니다.

              ▶ 20 Ch. 4 Line Display (Backlit 가능)
              ▶ 충전 배터리 전원
              ▶ 외부 Oscilloscope용 신호증폭기능
              ▶ 48, 16bit 8진법 및 10진수 표시기능
              ▶ Remote Control 기능 (Option S/W필요)



사 양







신호측정 범위 :



0 ~ 60dBmV

노이즈 측정범위 :



-20 ~ +55dBmV

디스플레이 :



4 Line x 20 Characters (w / Backlit)

전원 :



충전 배터리 (약 2.5시간사용),
전원 ; 90 ~ 230VAC

키 패널 :



+맴브레인 타입 키, 스위치

운용주변온도 :



 0°C to +50°C

중량 :



3.3 Kg

크기 :



22 x 11 x 29Cm

옵션 :



 1. PC Monitor S/W (CBM-1S01)








CBM-1

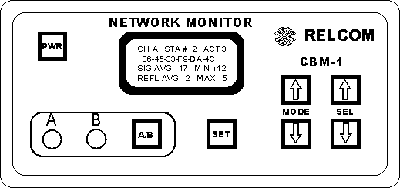

CBM Display

CBM display

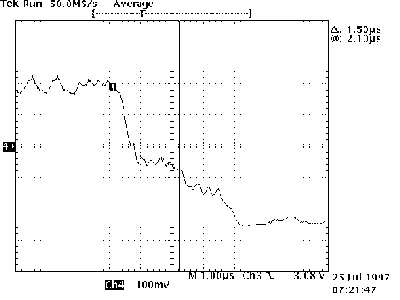

CBM Waveform
